该机CPU为LC863328A-5T45，信号处理块为LA76810A，属于A系列机芯。

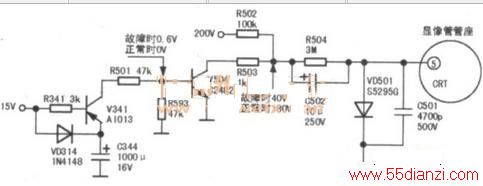

当图像暗下来时，对比度和色彩均正常，这说明ABL电路基本正常，因ABL电路不正常，会引起对比度的强弱变化。测量加速极电压和灯丝电压均正常稳定；LA76810A的13脚ABL电压为2.1V，正常稳定。检测显像管板上的消亮点三极管V504（C2482）的c极电压（如下图所示）在40V～90V之间变化，正常时应为180V且稳定。在图像变暗时，V504的b极电压为0.6V，并不稳定（正常时应为0V）。焊下V504测其c、e极间阻值，正、反向均在500kΩ左右，忽大忽小，且b、e极之间的反向阻值也明显变小。用晶体管直流参数测试仪测其c、e极间的反向击穿电压，发现其c、e脚根部与塑料壳交界处有打火现象，这时测得该管c、e极间的反向击穿电压约为50V且不稳定，正常时应在300V以上。c、e极间为什么会打火呢？仔细观察后发现在c、e极间有较多灰尘。用汽油或酒精清洗干净该部位后，又用吹风机加热烘干，再测这三个电极之间的正反向电阻均正常稳定。反向击穿电压也达到了正常值。重新把V504焊上试机，故障排除。为防止此部分再受潮，在V504的引脚底部与塑封壳交界处涂上704防潮硅胶（或KS101绝缘硅胶）。
