行振荡和行激励脉冲形成电路

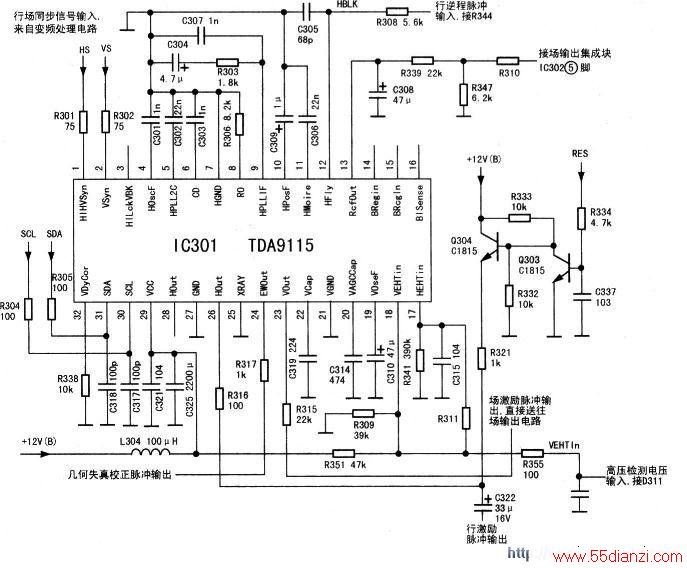

行振荡电路和行激励脉冲形成电路主要由集成块TDA9115（1）、（3）—（13）、（26）脚外接元件和集成块内部相关电路组成。行振荡电路采用压控振荡器，振荡频率受微处理器输出的IIC总线数据信号和变频电路输出的行同步信号控制。振荡频率十分稳定。
TDA9115（1）脚为行同步信号输入端，内接行同步信号检测和极性处理电路。变频电路输出的行同步信号经隔离电阻R301隔离后。从该脚进入集成块内部，经内部的行同步信号检测和极性处理电路处理后，直接送往行振荡电路中的相位/频率比较器电路。
集成块（3）脚为行锁定/场消隐。（4）脚为行振荡高阈值滤波电容连接端。5D66机芯彩电（3）脚未用，（4）脚外接滤波电容C301对串入行振荡电路的高频脉冲信号进行滤波，实际上。（4）脚电容开路（不接）对行振荡电路的工作状态无多大影响。
（5）脚为第二锁相环电路外接电容连接端。外接电容c302与集成块内部相关电路共同组成第二锁相环电路（PLL2）。
（6）脚外接行振荡电路的定时电容，（8）脚为行振荡电路定时电阻连接端，（6）、（8）脚外接元件C303、R306为行振荡电路外接定时元件。（6）、（8）脚外接元件和集成块内部相关电路构成的行振荡电路能否振荡，与微处理器输往IIC总线数据信号的有无无任何关系，只与变频电路有无同步信号输往行振荡电路和行振荡电路本身是否正常有关。用遥控器或本机开机键启动电视机，只要变频电路无故障，有正常的行同步脉冲信号加到集成块TDA9115（1）脚，行振荡电路就会启动进入振荡状态，产生行振荡脉冲信号。
行振荡电路自由振荡频率由PLLl锁相环路锁定，集成块（9）脚为PLL1环路滤波电路连接端，（9）脚内接相位/频率比较器，外接PLL1锁相环滤波电路。相位/频率比较器对同步处理器和行振荡电路输来的信号进行相位/频率比较处理，从中检出误差信号，经（9）脚外接元件R303、C304、C307组成的滤波电路滤波后，得到平滑的直流电压输往行振荡电路，该电 压除对行振荡电路启动进入稳定振荡状态进行控制外。还对行振荡电路的振荡频率进行控制。使行振荡器的振荡频率工作在标准频率范围内。PLL1环路滤波电路中的C304、C307性能不良，轻则图像会出现扭曲，重则会出现图像水平不同步故障。
行振荡电路产生的行脉冲信号。直接输往行激励脉；中形成电路。集成块（26）脚为行激励脉冲信号输出端。在行激励脉冲形成电路中，行输出电路输来的行逆程脉冲信号经R308加到（12）脚。然后进入相位比较器。相位比较器输入的另一路信号是行同步信号。行同步信号和行逆程脉冲信号经相位比较器处理后，形成控制信号直接输往行激励脉冲形成电路。行激励脉冲形成电路在相位比较器和光栅水平波动校正环路控制信号的控制下，形成与行同步信号同频同相的激励脉冲信号。送往行激励脉冲放大电路，经行激励脉冲放大电路处理后从集成块（26）脚输出。
相位比较器和光栅水平波动校正环路控制器的主要作用是对行激励脉冲相位进行校正，通过相位调整，稳定图像行中心。也就是说，在5D66机芯彩电中，TDA9115（12）脚无行逆程脉冲输入。并不会造成行激励脉冲形成电路无行激励脉冲信号输出，只会造成图像行中心发生偏移。

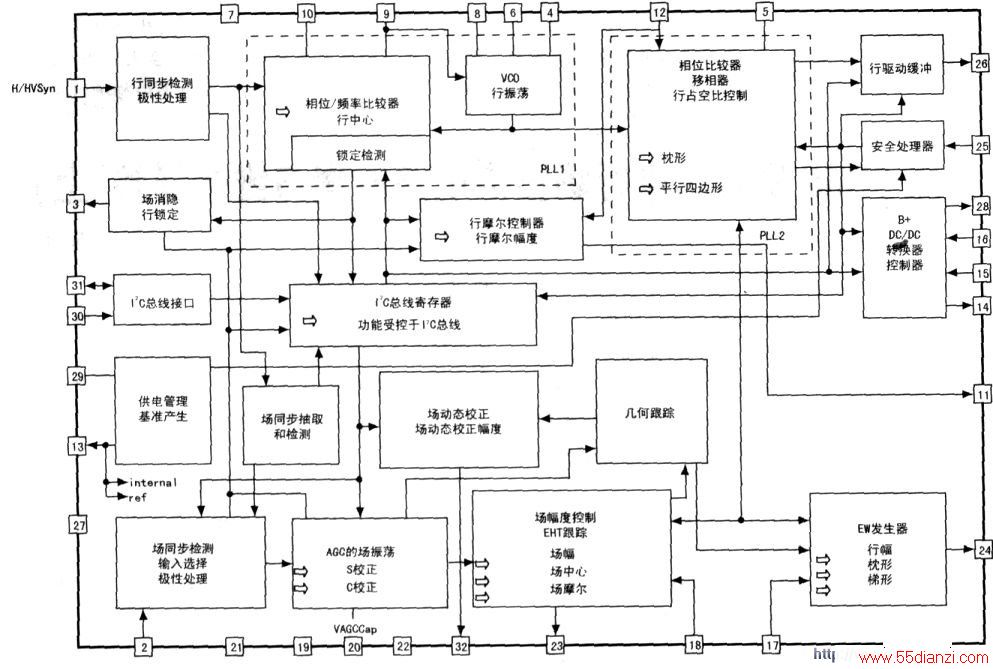

在TDA9115内部，设计有保护电路，对内部行激励脉冲放大电路实施有效保护。保护电路在行振荡电路振荡频率出现异常波动（严重偏离标称频率）时才启动进入工作状态，输出控制信号关闭行激励脉冲放大电路，使行激励脉冲放大电路停止工作，进而避免TDA9115内部行激励电路过激励损坏。
行振荡和行激励脉冲形成电路最终输出的是行激励脉冲信号。在对5D66机芯彩电行振荡和行激励脉冲形成电路进行故障检修时，是否可以将普通彩电行振荡和行激励脉冲放大电路的故障维修方法，用于对5D66机芯彩电行振荡电路和行激励脉冲形成电路故障维修昵？回答是不行的。普通彩电行扫描小信号形成电路的故障检修方法，之所以不适合5D66机芯彩电，是因为普通彩电行振荡电路启动进入振荡状态，与行同步信号的有无无关，只要行振荡启动电源加到行振荡电路上，行振荡电路就会启动进入振荡状态，产生振荡脉冲信号。5D66机芯彩电则不同，只有行振荡电路接收到变频电路输来正常的行同步信号后，才能启动进入振荡状态，产生振荡脉冲信号。所以，检修5D66机芯彩电无光栅、无伴音故障时，若发现TDA9115（26）脚无行激励脉冲输出，不可判定无行激励脉冲输出故障就在TDA9115（6）、（8）脚外电路和TDA9115，还应当注意对变频电路进行检查。只有在确定变频电路无故障后，才能确定TDA9115（26）脚无行激励脉冲输出故障在TDA9115（6）、（8）脚外电路和TDA9115上。
在行振荡和行激励脉冲形成电路中，（6）脚外围元件c303（1nF/63V）是一个具有负温度系数的电容，该电容要求其参数系数较高，维修过程中，该脚电压不能用表测量。否则会烧行管。
TDA9115（10）脚为行中心调节和软启动电路外接元件连接端。外接元件C309（1μF/50V）与集成块内部相关电路组成行中心滤波电路并用于行软启动。
TDA9115（11）脚为行摩尔滤波电容连接端，外接电容C306（22nF/63V）是行摩尔滤波电容。
TDA9115（12）脚外接元件不正常。不会造成TDA9115（26）脚无行激励脉冲信号输出，只会造成图像中心发生偏移。
所以。对TDA9115（12）脚外接元件来讲。只在图像中心发生偏移时才进行检查。
TDA9115（17）脚为行高压（HEHTin）信号电压输入端，又称“行幅高压补偿输入端”，补偿信号来自FBT（行变）（8）脚。（8）脚电压通过D311（1N4148）整流、C321（104/100V）滤波、R355（100Ω）限流后，再经R341（390kΩ）、R311（待定。
根据实际需要主要是针对不同的CRT选择阻值）分压。
C315（104/100V）滤波加在（17）脚上，使图像不因亮暗变化而影响行幅。
场激励脉冲形成和光栅几何失真校正电路
1.场激励脉冲形成电路
该电路由场振荡电路、场锯齿波形成电路、场激励脉冲放大、光栅垂直方向波动校正等电路组成。它主要由集成块TDA9115（2）、（24）、（23）、（18）、（32）、（22）、（20）、（19）脚外电路和集成块内部相关电路组成。
场振荡电路无外接元件。场振荡电路的振荡频率受TDA9115内部同步处理器输出的场同步信号控制。变频电路输出的场同步信号，经电阻R302加在TDA9115（2）脚，再经极性处理、输入选择、同步检测电路处理后，直接输往场振荡电路对振荡频率进行控制。在TDA9115内部，场振荡电路能否启动进入振荡状态，不仅与场振荡电路自身性能有关，还与行振荡和行激励脉冲形成电路有关。5D66机芯彩电场振荡电路的特点是。场振荡电路受行振荡电路和行激励脉冲形成电路的控制，只有上述电路进入正常工作状态后，才能启动进入振荡状态，产生场振荡脉冲信号。
在TDA9115内部，场振荡电路产生的场脉冲信号，直接输往场锯齿波形成电路形成场锯齿波信号。场锯齿波形成电路的工作状态受场线性校正电路（s和c校正电路）和动态校正电路输出的校正脉冲信号控制。场线性校正电路的工作状态受微处理器输出的IIC总线信号控制，场锯齿波信号经场激励脉冲放大电路放大后分两路输出：一路输往几何失真校正电路；另一路输往场幅/场中心控制电路，经场幅/场中心控制电路处理后从TDA9115（23）脚输出，作为场输出电路的激励脉冲信号。
TDA9115（13）脚为场参考电压设置端，外接元件R339、R347组成场基准电压分压电路。场参考电压通过电阻R310与场输出集成块IC302的（5）脚相连，对场输出电路的工作状态进行控制。C308为场基准滤波电容。
注：TDA9115（13）脚外电路中的元件直接影响集成块内部场脉冲放大电路的工作状态。在维修中不能随意对其进行更改。
TDA9115（18）脚为VEHTIN输入端，也称“场幅高压补偿输入端”，外接电阻R309、R351组成分压电路。来自行输出电路的补偿电压从该脚进入集成块内部的场幅调节电路。通过对其工作状态的控制达到稳定场幅的目的。
TDA9115（19）脚连接场振荡电容C310。TDA9115（20）脚与场AGC滤波电容C314连接。TDA9115（22）脚与场锯齿波形成电容C319连接，此电容要求采用性能较好的钽电容。
场激励脉冲形成电路在变频电路送来的场同步信号控制下，最终形成与场同步信号同频同相的场激励脉冲信号。变频电路若无场同步信号输往场激励脉冲形成电路，则场振荡电路会工作在自由振荡状态，此时，电视机会出现场不同步故障。所以，检修5D66机芯彩电场不同步故障时，不仅要对TDA9115（19）、（20）脚外电路和集成块进行检查，还要对变频电路进行检查。
5D66机芯彩电场扫描电路的另一特点是：场激励脉冲形成电路与场输出电路之间无交直流负反馈关系，TDA9115（23）脚有无场激励脉冲输出，只取决于TDA9115（19）、（20）、（22）脚外围电路和集成块本身是否正常。因此，检修场扫描电路故障时，若查得TDA9115（23）脚无场脉冲信号输出（或直流电压不正常），应当只对TDA9115（19）、（20）、（22）脚外电路和集成块进行检查。
