光栅几何失真校正电路输出几何失真校正脉冲信号。
在彩色电视机中，几何失真校正脉冲电路即使无校正脉冲输出，也不会造成彩电出现无光栅故障，只会出现明显的几何失真。几何失真校正电路的另一个特点是：在维修模式下，对光栅行幅进行调整，几何失真校正脉冲信号输出端的直流电压会发生变化。因此，可利用这一特点对几何失真校正脉冲形成电路是否存在故障进行判定。具体方法是：在维修模式下，对行幅进行调整的同时，测量校正脉冲输出端电压的变化，如果电压有变化，说明几何失真校正脉冲形成电路工作正常，故障在几何失真校正脉冲功率放大电路；若电压无变化，则几何失真故障在由TDA9115组成的电路。由于5D66机芯彩电光栅几何失真校正脉冲形成电路完全由TDA9115内部电路完成，所以，一旦TDA9115（24）脚无校正脉冲信号输出，应判定TDA9115损坏。

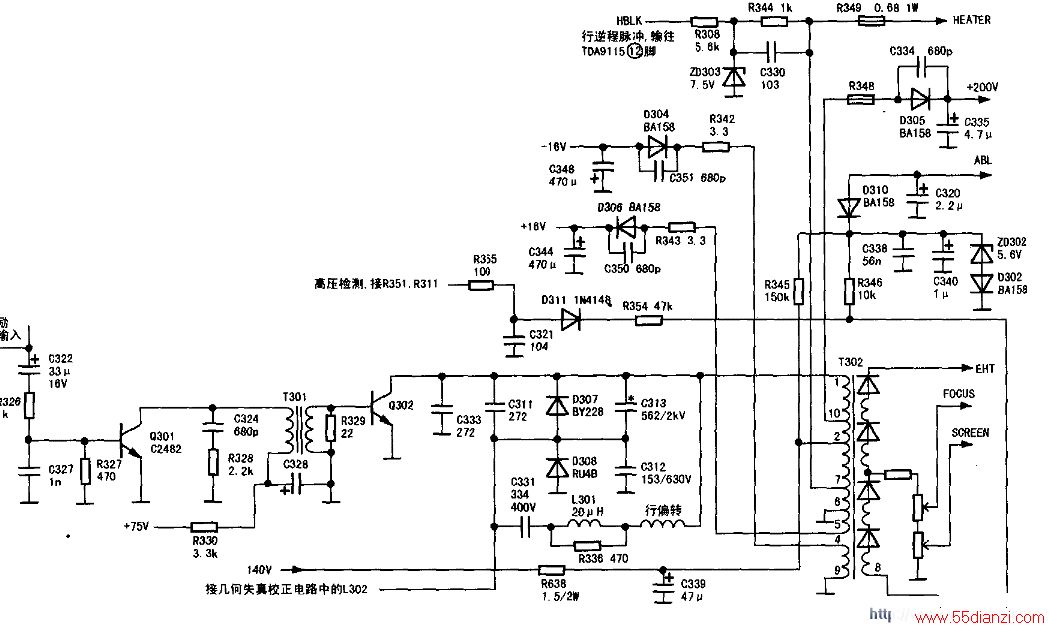

行输出电路主要由Q302、T302组成。行激励脉冲放大电路输出的行激励脉冲信号，由激励变压器直接耦合到行输出管Q302的基极，经Q302放大后从集电极输出。由T302进行电压变换，产生整机其他电路所需要的部分低电压、脉冲信号和显像管所需要的灯丝电压。
T302（10）脚输出的脉冲信号经D305、C335整流滤波。得到+200V的直流电压作为末级视频放大电路的工作电压。
T302（4）、（5）脚输出的脉；中信号分别经D306、C344、19304、C348整流滤波后，得到+16V和-16V的直流电压，输往场输出电路LA7846，作为场输出电路的工作电压。
自动亮度控制电压由T302（8）脚输出，经R346、D310送往ABL电路，作为自动亮度控制电路的输入电压；（8）脚还通过电阻R346、R345与+140V电源电压相接。值得注意的是：R346阻值变大或开路，均会导致光栅亮度下降。T302（7）脚输出的脉冲信号分为两路：一路经R349加在显像管灯丝上，作为显像管灯丝电压；另一路经R344、C330加在ZD303的负端，再经ZD303稳压后，通过R308输往TDA9115的（12）脚，作为AFC电路的输入信号，通过AFC电路来实现行中心自动调节。
行输出电路中，D307、D308为阻尼二极管，C311、C312、C313、C333为行逆程电容，L301为补偿电感。
在行场扫描小信号形成电路有正常的行脉冲信号输出的情况下。行激励脉冲放大和行输出电路工作不正常，电视机就会出现无光栅、无伴音故障。所以，检修5D66机芯彩电无光栅、无伴音故障时。若查得开关电源输出电压正常。用遥控器或本机键开机，瞬间行激励脉冲形成电路中的TDA9115（26）脚有行激励脉冲信号输出。行输出电路无高压输出，应当判定故障在行激励脉冲放大或行输出电路上。检查行激励脉冲放大和行输出电路时。若发现行输出管Q302击穿短路。除对行逆程电容C312、C313和阻尼二极管D307、D308进行检查外。还应对行振荡电路中的振荡电容和行激励变压器进行检查。
几何失真校正输出功率放大电路

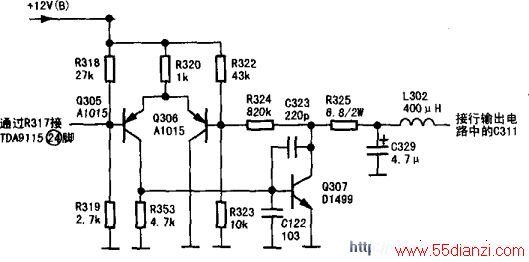

5D66机芯彩电几何失真校正电路主要由Q305、Q306、Q307、C329、L302等组成（见下图），其作用是为行偏转电路提供几何失真校正脉冲信号。
下图中，Q305、Q306构成差分放大器，对几何失真校正脉冲。EW形成电路输出的脉冲信号进行放大。Q307为几何失真校正脉冲功率放大管。TDA9115（24）脚输出的几何失真校正脉冲信号经电阻R317隔离后加到Q305的基极，放大后从集电极输出加到Q307的基极，经Q307放大后从其集电极分成两路输出：一路经R325、c329和L302加到行输出电路，对流过行偏转线圈中的电流进行调制，实现光栅东西方向上的几何失真校正；另一路经R324加到Q306的基极，通过Q306调整Q305的工作状态。Q306实际上是一个负反馈放大器。5D66机芯几何失真校正电路设计负反馈放大电路的目的，是改善几何失真校正脉冲的线性。使光栅几何失真校正效果更佳。
实际上，在大屏幕彩色电视机中，不仅光栅几何失真由几何失真校正电路进行校正，行幅也是通过几何失真校正电路实现调整的。几何失真校正电路出现故障，不仅会造成光栅左右、四角不正常，还会造成光栅行幅增大故障。
在彩电中。光栅几何失真校正电路出现故障时，光栅左右两边的竖直线条会出现明显的向中间收缩的对称性弯曲。
所以，在对5D66机芯彩电光栅失真故障进行维修时，只有光栅左右两边的竖直线条出现明显的向中间收缩的对称性弯曲失真时，才对光栅几何失真校正电路进行检查。
在几何失真校正电路中。C329、L302为故障多发元件。维修中更换C309时应采用无极性电容。
场输出电路

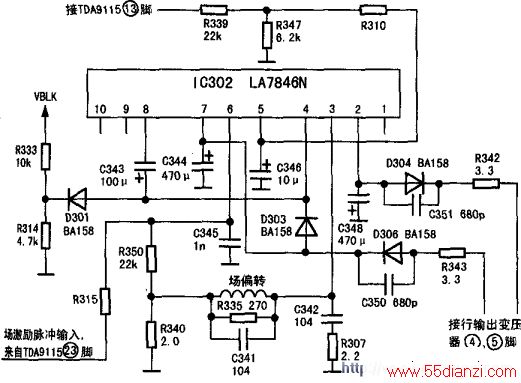

5D66机芯彩电场输出电路主要由集成块LA7846N组成（见下图）。场输出电路的作用是，对场锯齿波脉冲进行放大，为场偏转线圈提供偏转电流。
该电路采用正负电源供电，IC302（LA7846N）（2）脚为负电源供电端。行输出电路输出的一16V电压直接加在②脚上；IC302（7）脚为正电源供电端，行输出电路输出的+16V电压加在（7）脚上。正负电源供电方式为场输出电路采用直流耦合方式提供了条件。场输出电路采用直流耦合方式，有利于提高场输出电路的效率，降低场输出电路的功耗。
在场输出电路中，IC302（6）脚为场激励脉冲输入端（反相输入端），（3）脚为场脉冲信号输出端，场偏转线圈直接接在（3）脚上。TDA9115（23）脚输出的场激励脉冲信号，经R315隔离后加至IC302（6）脚。（6）脚内接场脉冲功率放大器。（6）脚输入的场激励脉冲信号经放大器放大后从IC302（3）脚输出，然后加在场偏转线圈上，在偏转线圈中形成偏转电流。
场偏转线圈中的电流在R340上形成的电压压降，经负反馈电路R350加到IC302（6）脚，一方面稳定场输出功率放大器的直流工作点，另一方面也使场锯齿波脉冲的线性得到改善。
IC302（8）脚为泵电源电压供电端，（8）脚内接电子开关。
电路中D303、C343与集成块内部电子开关共同组成泵电源电压形成电路。为场输出电路工作在逆程期间提供电源电压。
IC302（5）脚为场输出功率放大器正相输入端。在5D66机芯彩电场输出电路中。（5）脚设计成场参考电平输入端。
（5）脚输入的参考电平来自TDA9115（13）脚。场输出功率放大器在TDA9115（13）脚输入参考电平的控制下，工作状态更加稳定。
场输出电路输入场锯齿波信号，输出也是场锯齿波信号。IC302（6）脚的直流偏置电压由TDA9115（23）脚提供。（3）脚电压随（6）脚电压变化而发生明显变化。检修光栅呈一条水平亮线故障时，若测得IC302（3）脚电压不正常，将（6）脚断开后，测量（3）脚电压不变，可判定（3）脚电压不正常故障在IC302；若测得TDA9115（23）脚电压不正常。则故障在TDA9115本身。
IC302（2）、（7）脚为场输出电路的电源电压供电端。该两脚电压是保证场输出电路正常工作的必备条件。（2）、（7）脚电压不正常通常由两个因素引起：一是IC302损坏，二是供电电路存在故障。检修光栅呈一条水平亮线故障时，若测得（2）、（7）脚电压不正常，查（2）、（7）脚外接元件正常，可判定是IC302损坏。
在场输出电路中，容易造成场输出集成块损坏的是由D303、C343组成的泵电源电路。所以，检修场输出电路故障时，若发现IC302击穿损坏，应当特别注意对D303、C343进行代换。
场输出电路中的R340是串联在场偏转线圈中的，R340阻值变大，会造成场偏转电流减小，场幅缩小。所以，检修场幅缩小故障时，除检查总线预置数据外，还要注意对R340进行检查。
