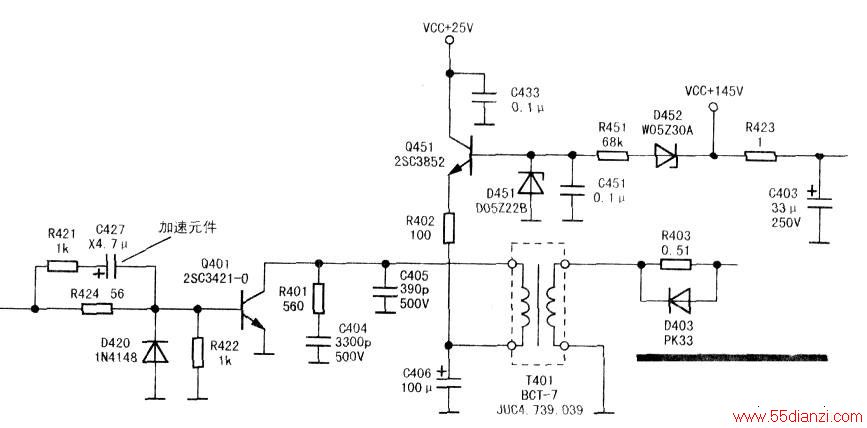

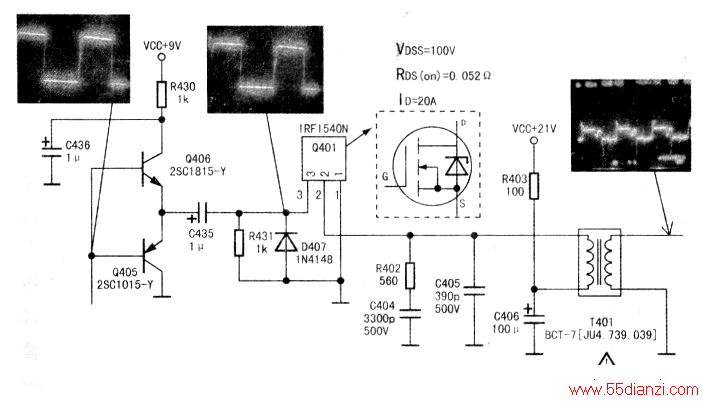

推动变压器初级绕组直流电阻远大于次级（如BCT-7初级为3Ω，次级为1.01Ω）。行推动部分的推动管、推动变压器是不能随便互换的。下图是另一种行推动电路。电路中采用Q405、Q406组成预推动放大电路，Q405为电容C435提供放电回路。行推动管Q401采用CMOS管。由于CMOS管属于电压驱动，故Q406与Q401间采用电容耦合方式。Q401为N沟道增强型CMOS管。这样的IC通常在高清超薄短管16：9CRT高清电视中应用。采用CMOS管作推动放大电路的目的是为了满足超薄短营16：9高清CRT彩电工作时行工作电流大、功耗大的要求。
