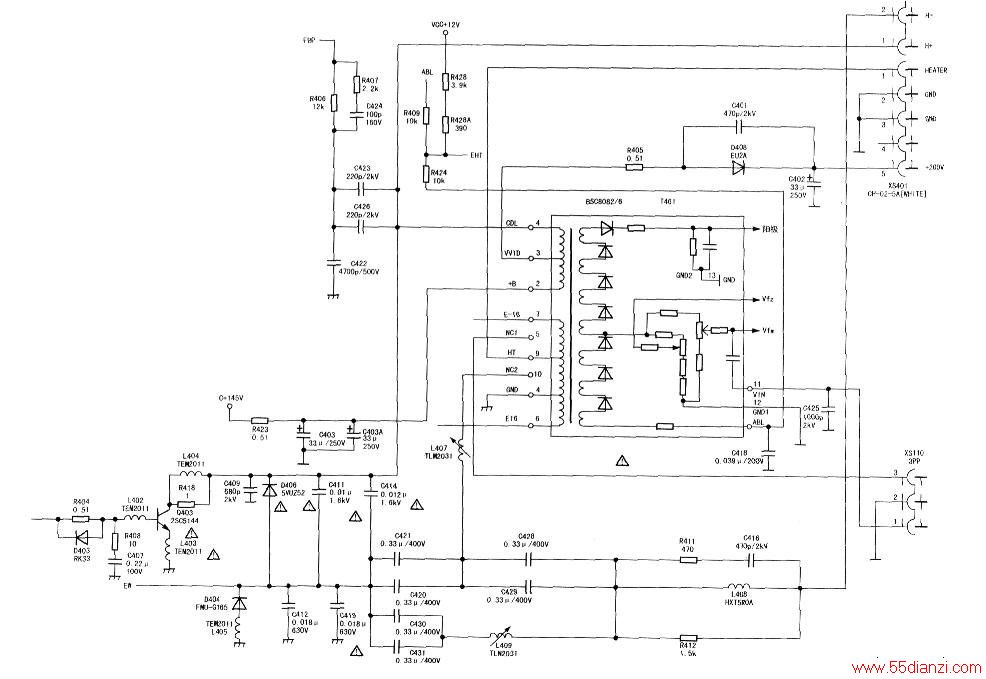

高清彩电行输出电路结构备厂家几乎相同，不同处在于增加了一些补偿电路，如动态聚焦电路、行过流检测电蹲等。短管16：9高清电视行输出部分电路见下图。
高清彩电电路设计需要考虑行营导通时，有足够的行激励脉冲接入行营B极，使其快速饱和导通，并要求行管保持较低的饱和压阵（Vceo）；行营关断时，要求提供足够大的反向基极电流，以迅速释放存储在行管基区的剩余载流子，使行管迅速进入截止状态，缩短关断时间，减少关断损耗（这就是行管基极所接D403的作用，故D403只能用肖特基管，不能用普通二极管代替）。在行输出电路中，行推动电流过大或过小都会引起行管发热，电流过大会使基区存储电荷过多，关断时间延长，增加关断损耗，过大的基极电流Ib也会便行管发热：过小则不能使其饱和，造成导通压降大，行营发热，这说明行推动部分元件不能随意代换，否则易导致行管损坏。下表列出了高清电视常用行营的参数。显然2SC5859性能高于2SC5l44、2SC5588，可以用它来代替后面这两只行管，反之电路中采用2SC5859时却不能用2SC5l44、2SC5588来代换。由于这些行管内部均未集成阻尼二极管，故行营集电极均外接有阻尼二极管D406（5vUZ52）、BY459X-1500，下下表列出这两只阻尼二极管参数。BY459-1500性能优于5UVZ52。在没有原配件的情况下可用BY459-1500代替5VUZ52。
行扫描锯齿电流是由行偏转电感、行逆程电容、行管、行阻尼二极管协同下形成的。行偏转DY电感越大，要求电源提供的+B电压越高，S校正电容容量小；行线性校正线圈电感量越大，逆程电容容量越小（注：行线性电压量的值是由偏转线的阻值来确定的，偏转线的阻值小电压量要大，反之亦然）。行电路工作时会在行变备绕组产生不同大小的感应脉冲，其中阳极高压与CRT束流大小有直接关系。逆程电容越大，行反峰脉冲电压会降低（反峰电压就是逆程电压）。逆程电容越小，行反峰脉冲越高，行管承受的压降也将增高，当超过其击穿电压时，行营极易损坏。又由于阳极高压与反峰电压一一对应，故反峰电压高，阳级高压也高；阳极电压又决定CRT束流。阳极高压高，CRT束流也强。故逆程电容变小时，会导致光栅亮度增加，行营温度迅速升高，逆程电容变质较小导致行营损坏就是这个原因。
在下图中行管集电极所接C409、C409A为行幅微调逆程电容，改变这些电容大小可对行幅进行微调。电路中C411、C414为逆程电容。这些元件的参数值因CRT偏转电感量不同而不同，实际上这些元件适当改变参教不会导致行管损坏，行管损坏通常是这些元件严重变质引起。
普通CRT存在几何失真问题，高清CRT电视也存在。下图中的C420、C421、C428、C429为S校正电容（不同cRT这些元件参数不同）。S校正电容小，补偿作用强；s校正电容大，补偿作用小。增大s校正电容后，光栅幅度降低，中间光栅压缩，两边距离拉宽，这种现象就叫S型失真（也叫延伸性失真）。s校正电容通常串接在行偏转电路中。M型失真与S失真相反。出现M型失真时，可通过调整下图中L409、C431或C430大小解决此故障现象。另外行电路还设计了内枕形失真校正电路L407，此电路出故障时也会出现枕形失真。
内枕形失真与外枕形失真补偿电路共同作用改善光栅东西失真。判定两电路引起失真的方法是，进入总线调整EW参数，测量枕校放大管输出脚电压如果有变化，表明枕形失真因内部枕校电路引起，反之在外部枕校电路。外部枕校电路便是传统CRT的EW校正电路。
下图中的电容C412、C419也是逆程电容的一部分，该电容还为行脉冲提供到地通道。下图中L408的作用是为改善光栅左右扫描不对称问题（线性）设计的。此电感变质，会出现，光栅右边压缩，左边拉长现象。
下面讨论为何行振荡周期长短会导致行管损坏的问题。根据行扫描电路工作原理，行偏转线圈通过的最大峰值电流IP=+B/LY×（TS／2）=+B／（LY）×（TS／2），式中的TS是扫描脉冲的正程时间。行振荡频率周期变长时（行频变低），TS将增长，IP增加，VP也增加，行管就会过压击穿损坏。故行管损坏时，需要测量行振荡脉；中周期就是这个道理。高清行脉冲频率为33.75kHz。振荡脉冲波形（行推动管基极波形）。振荡周期是否接近30μs，幅度为8.6VPP，（不同产品幅度有差异），对于经常性损坏行管的故障机，为防止行管开机损坏，应将行推动管基极断开，再测量波形确认行振荡是否有故障。如果波形幅度及周期正常，行管损坏的原因便在行推动或行输出电路。对于TDA9332组成的行振荡电路还需要FBP脉冲，断开行推动前。需将主板FBP脚对地短路后。再测量TDA9332振荡HD脉冲周期及幅度。另外，+B电压升高时，偏转电流也增大，同样也会导致行管损坏，故+B电压稳定非常重要。
