（2）直接进行标注，注出的参数主要有容量和耐压值，如10V6 表示容量为10 pF，耐压为6 V。
（3）使用代码，通常贴片 电解 电容使用的代码由一个字母和三个数字组成，字母表示 电解电容 的耐压值，而三个数字用来标明电解电容的容量。容量单位是pF，前两位数字代表有效数字，第三位数字代表添加“0”的个数。 贴片电解电容 上面的指示条标明此端为正极。贴片电解电容代码中字母与耐压值的关系见表4 所示。

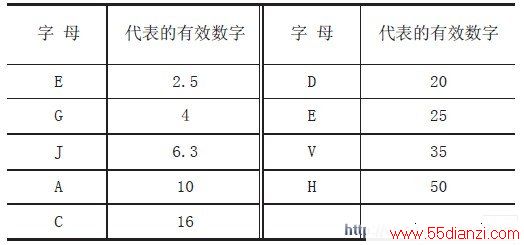

表4 贴片电解电容代码中字母与耐压值的关系表
例如，某一电解电容的标识代码为 A475 ，则A 表示耐压值为10V，47 表示容量的有效数字为47，5 代表105，则此电解电容的容量为47×105 pF=4.7×106pF=4.7 μF。
3. 贴片电感
电感在 电子 电路中也经常使用。将一根导线绕在铁心或 磁心 上，或者一个空心 线圈 就是一个电感。电感的主要物理特征是将电能转换为磁能并储存起来。
也可以说，它是一个储存磁能的 元器件 。电感是利用电磁感应的原理进行工作的。常见贴片电感的外形如图5 所示。
图5 常见贴片电感的外形图
图5（a）所示是内部有骨架绕线，外部有磁性材料屏蔽经塑料模压封装的结构；图5（b）所示是用长方形骨架绕线而成（骨架有陶瓷骨架或铁氧体骨架）的结构，两端头供焊接用；图5（c）为工字形陶瓷、铝或铁氧体骨架，焊接部分在骨架底部。
图5（a）结构有磁屏蔽，与其他电感元件之间相互影响小，可高密度安装；图5(b）结构尺寸最小，图5(c）结构尺寸最大。
贴片电感的电感量nH 和μH 两种单位，用nH 做单位时，用N 或R 表示小数点。例如，4N7 表示4.7 nH，4R7 则表示4.7 μH；10N 表示10 nH，而10 μH 则用100 来表示。
4. 贴片二极管
（1）贴片 二极管 的型号
部分贴片二极管的型号仍沿用引线式二极管的型号，如大家熟知的 整流二极管 1N4001 －lN4007， 开关 管 1N4148 等。另外，新型贴片二极管也有自己的型号。
目前，进口元器件数量较多，大部分是美、日产品，也有部分欧州厂家（如SGS 公司、 SIEMENS 公司及 PHILIPS 公司等）生产的无器件，使型号较为繁杂。
各国都有半导体分立器件型号命名标准，如美国1N 开头的，日本1S 开头的，我国2A～2D 开头的都表示二极管。也有不少是由厂家自己命名（厂标）的，如 SM4001 ～ SM4007 、 GS1A ～GSIK、SIA～SIM 及M1 ～M7等。这种不标准的型号出现在电路中时，会给分析电路及维修带来很多困难。
（2）贴片二极管的封装形式

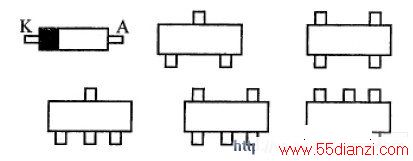

贴片二极管有多种封装形式，主要可分成三种：二引线型、圆柱型（玻封或塑封）和小型塑封型。二引线型的顶面及圆柱型的圆周上有一横条标志线，表示二极管的负极端。常见贴片二极管的外形如图6 所示。
图6 常见贴片二极管的外形图
（待续）
贴片电子元器件详细型号资料可以通过本站的搜索框搜索，方法是在搜索框里填写“型号（或代号） 贴片”，即可搜索出结果。记住代号与贴片中间是空格。
