高清电视使用了TDA9332、TB1307、OM8380、TB1306时，表明这些电视的行振荡脉冲由这些电路产生，这些IC组件的行振荡电路通常设置在数字板上。对于TDA9332、OM8380生产的电视，行振荡涉及TDA9332（8）脚行激励输出、（10）/（11）脚总线，（13）脚行逆程、（17）脚行启动供电、（20）/（21）脚晶体振荡、（24）脚行同步。如果（17）脚供电受开/待机控制，开机后测（17）脚电压正常（（17）脚电压有8V，表明控制系统工作正常，或测POWER脚电平从待机电压转换成开机电压，而（17）脚供电不正常时需查（17）脚供电支路），将数字板输往主板的HD脚（行激励）断开，再将主板送往数字板的FBP信号（行逆程脉冲）对地短路，测量数字板HD脚有3.95V～4.O5Y左右的电压，表示行振荡电路工作正常。如果HD脚电压与正常值比较差异太大（如（8）脚电压为8V），通常是行相关振荡电路有故障，如主板给数字板提供的各路供电、总线负载及行振荡本身电路。如果主板提供电压正常，断开主板总线，行仍不振荡时，需查TDA9332自身行振荡电路（晶体、TDA9332）和数宇板其他受总线控制IC的供电、晶体振荡等，否则就换数字板以排除故障。
TB1307分TB1307FG（48脚）和TB1307NG等。FG系列为贴片式封装，NG为直列排插封装，故购买、替换此IC时要注意元件后缀。TB1307行振荡本身只与行振荡晶体、行分频电路有关，但因IC受总线控制，如长虹CHD-6/6A机芯产品总线却要检查TB1307FG的供电，只有供电正常，行才会正常工作。TB1307FG组成的行振荡电路工作时，行激励输出脚电压通常为4.13V左右（不管是TB1307NG还是TB1307FG），如果测量行激励输出脚电压与正常电压值（4.13V左右）相差太大，表明行振荡电路可能有故障。将行推动管断开，测量HDout脚电压，如果仍不正常便可判定故障在以TB1307组成的电路中。为区别行振荡是因总线引起还是行振荡自身电路引起，可采取强制给TB1307供电，如果行振荡，有光栅或测量HD脚电压达4.14V左右，并能测出行激励波形，可确认行电路不工作的原因系总线控制引起，同样将主板总线断开来判定：如果仍不正常，便可确认故障在数字板上，可通过查数字板相关电路或换数字板来排除故障。

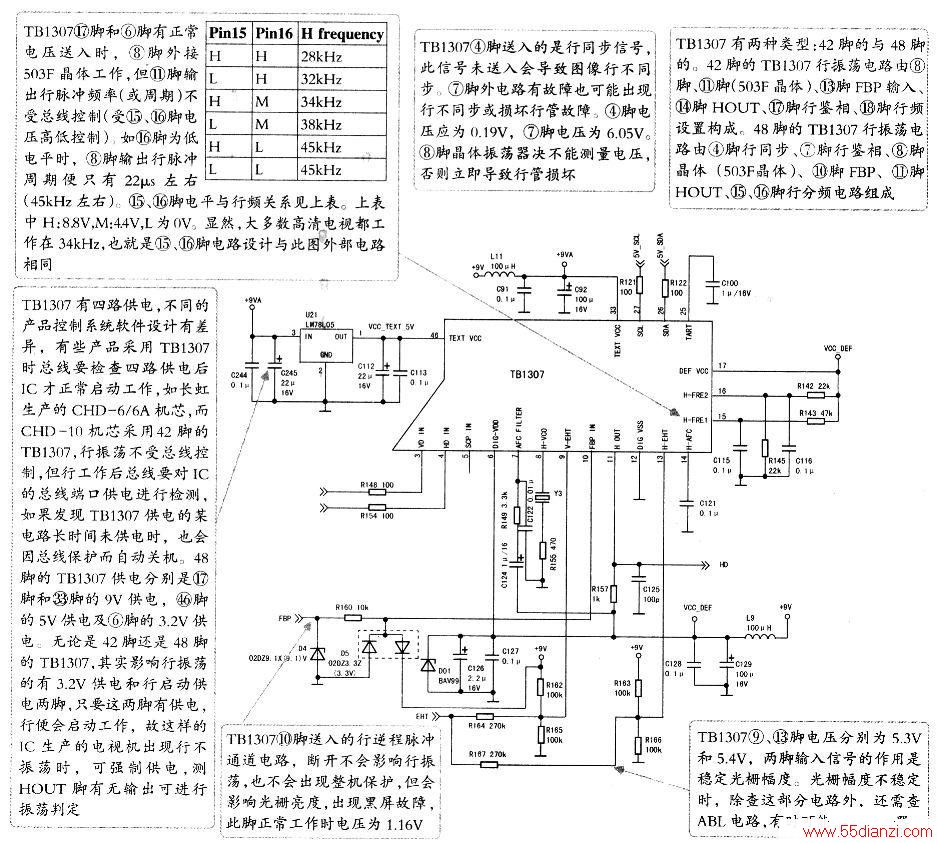

由TB1307（48脚）组成行振荡的电路工作特点及维修技巧见下图。下表列出了以TDA9332、TB1307生产的各机芯判定行振荡部位及正常工作时的测试电压值。
