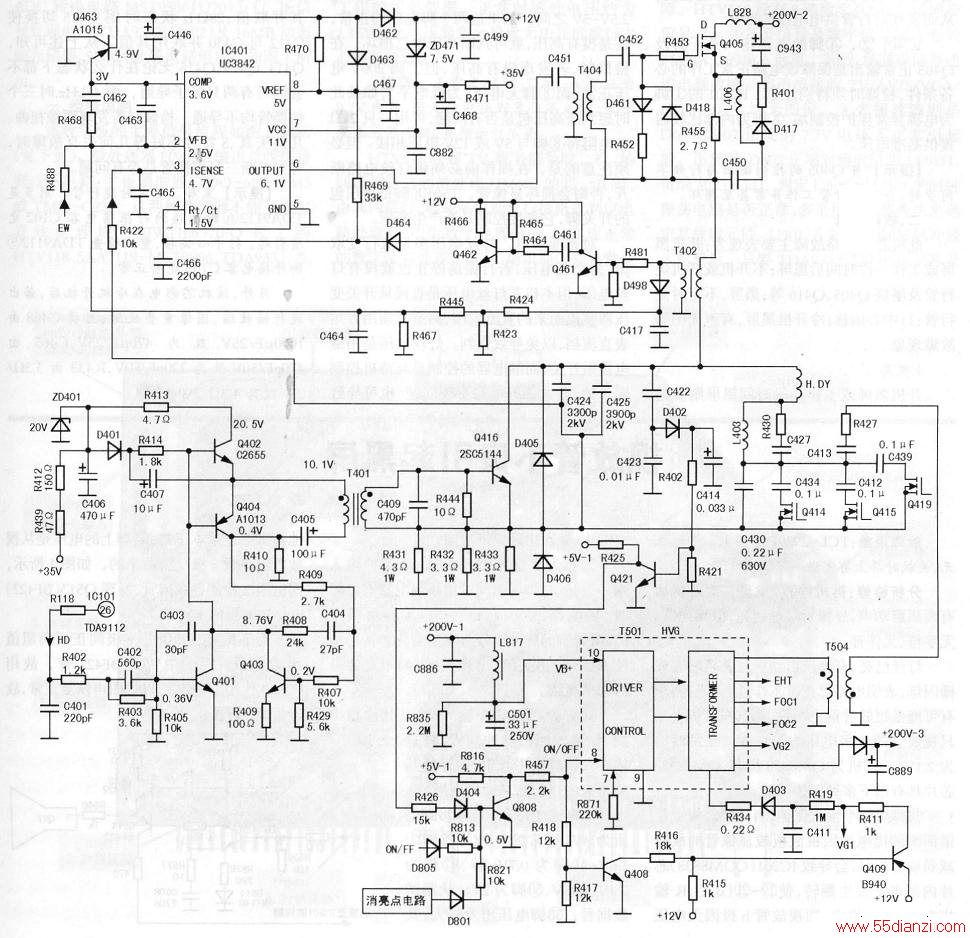

该机芯采用的是多行频自适应扫描技术，其行频最高可达45kHz，电路设计比较复杂，其故障率较高，且易出现大面积元件损坏的现象，特别是控制行供电的脉冲控制电路。下面着重分析该部分电路的特点及故障检修。此机芯彩电行扫描相关电路如下图所示。
电路分析
此机芯在行激励、行输出电路增加了过流、过压保护电路，其过流电路由Q403、R406、R409等元件组嘻，目的是保护Q402、Q404两只行激励管不被过流而烧坏。过压保护电路则由Q421、Q808、Q810、Q820、D404等元件组成。由于此机芯采用独立的高压发生器，为防止其工作异常时而损坏显像笋，故设计有上述过压保护电路。
该机芯为变频机，行频可在45kHz、38kHz、32kHz、28kHz之间变化，因此对行管的开关速度要求较高，采用的方法是通过改变其供电电压，使行管得到保护。
下图中的IC401（UC3842）及外围元件组成脉冲发生器，它是根据行频的变化产生相对应的矩形脉冲波，作为开关管Q405的控制信号，从而为行管提供相符的供电电压。
其工作原理是：行逆程脉冲经T402感应到次级后分成两路，一路经D498、C417、R424、R445、R488送到IC401（2）脚；另一路则经Q461、Q462放大后由射极输出，经D464、C466送入IC401（4）脚，控制其内部的振荡器，使之与外同步信号（及行频信号）同步，从其（6）脚输出相对应的脉冲波，经T404耦合到开关管Q405的G极，以控制Q405的导通程度，即调整其输在行管的供电电压。
为了避免行频一旦偏移导致元件损坏，在该电路中设置了两个保护电路：行输出电路，输出的脉冲信号一路来自经T402、D498、C417、R424、R423、R445、R467、C464送往IC401（2）脚与来自数字板的EW枕校信号汇合。EW信号包含行幅调整、枕形校正、梯形校正、S校正及边角校正等信号，它们通过内部的误差比较器等电路控制输出的脉宽波形，以达到对各种几何失真校正的目的。
另一个保护电路如下：从行管Q416的发射极取样来检测行电流，通过电阻R422反馈给IC401（3）脚。若由于某种原因导致行电流过大，IC401将使内部的振荡器停止振荡，以保护行管不因过流而损坏。IC401的（2）、（4）脚对行扫描和图像几何校正均有影响，尤其是（4）脚，它是决定（6）脚脉冲输出的重要引脚。
IC401（6）脚输出正常的控制脉冲，经C451、T404、C452及R453等到开关管Q405的栅极，控制其开关的导通程度，从而实现对行管供电电压的控制。IC401（2）、（4）脚的正确输入及（6）脚及Q405正常输出是保障该电路正常工作的必备条件，检修时须特别注意。IC401的（1）脚为电源异常保护控制端，（8）脚为内部比较器提供基准电压。
【提示】当Q405的控制输出与行频不同步时，会导致行管工作异常甚至损坏。
www.55dianzi.com此机芯行电路故障主要表现为：开机黑屏或工作一段时间后黑屏；不开机或开机烧行管及屡烧Q405、Q416等；黑屏，不定时烧行管；行中心偏移；冷开机黑屏，有声无图等故障现象。
1.黑屏
开机黑屏或工作一段时间黑屏则多是IC401（UC3842）损坏或其工作条件不具备，或IC401本身和外围元件性能变差所致。
开机时+35V电压经电阻R471给IC401（7）脚供电，作为启动电压（约16V）。一旦IC401启动后转入正常工作状态，供电则由稳压管ZD471提供12V电压。如果此电压异常会导致UC3842无法正常工作，均会造成上述故障现象。
另外，UC3842（4）脚外接电容C466的容量减小或失效也会导致黑屏故障。若怀疑该电容有问题，必须换用新品。Q463性能不良或软击穿，会引起UC3842（1）脚电压为OV，致使内部振荡器停振，均会造成黑屏或开机工作一段时间黑屏。
此机的高压包T501也与普通机不同，它是一个高压发生器，它的工作条件比较简单：（1）脚电为+200V，（8）脚电压在2.5V～5V之间。如果这两个脚电压均正常，还是没有高压，就可判断高压包已损坏。在检修时，若发现没有高压，但（1）脚200V电压正常，而（8）脚元电压（为低电平），如果此时想判断高包是否有问题，可用一只2kΩ的电阻将（8）脚与5V或12V电压相接。但必须注意的是，在操作前必须将灯丝电路断开，否则会损坏显像管。T501（8）脚是高压包的开关脚，它直接控制是否产生高压。
对普通彩电，灯丝电压多是从行变取出，为交流电压，若行振荡停止也就没有灯电压。但本机芯灯丝电压是直接从开关变压器整流而来的直流电压，测量时须用万用表直流挡，以免导致误判。灯丝电压是用继电器做开关，而继电器的控制是与待机控制同步的，若这部分电路出现问题，也可导致黑屏。
2.烧行管
不开机或开机就烧行管，则多是T402匝间短路所致。电阻R452～R454变值，Q461、Q462性能不良，C422或C425不良，C453漏电，电阻R465开路，线性电感L403开焊或R420开路等均可能造成不开机、开机烧行管或屡烧Q405、Q416故障。3.几何失真该机芯彩电为变频机，不同的行扫描频率需要的S校正电容容量也不一样，行频越高，其S校正电容就越小。此机芯分有四个扫描频率点，分别是45kHz、38kHz、32kHz、28kHz。45kHz状态时所对应的S校正电容为C430；38kHz状态时用Q414切换使C439与C430并联，用其并联值；32kHz状态时用Q419切换使C439与C430并联，用其并联值；28kHz状态时用Q415切换使C412与C430并联用其值。从上述可知，Q414、Q419、Q415无论在什么状态下都不会同时有两只管子导通，而45kHz时三个切换管均不导通。检修时若发现图像扭曲、几何失真、S特性不好等几何失真故障时，可先判断三只切换管是否有问题。
【提示】黑屏、不定时烧行管，则多是TDA9112（6）脚外接的行振荡电容C1O2变质引起。行中心偏移，重点检查TDA9112（9）脚外接电容C1O5是否正常。另外，该机芯彩电在冷机开机后，若出现行幅收缩、图像重应故障，可将C468由1000μF/25V改为470μF/25V，C465由470pF/50V改为220pF/50V，R433由三3Ω/2W改为4.3Ω/2W。
