(1)LLC谐振转换器工作原理
随着开关电源的发展，软开关技术得到了广泛的发展和应用，已推出了不少高效率的电路，尤其是谐振型的软开关电源和PWM型的软开关电源。近几年来，随着半导体器件制造技术的发展，开关管的导通电阻、寄生电容和反向恢复时间越来越小，这为谐振变换器的发展提供了又一次机遇。
对于谐振变换器来说，如果设计得当，能实现软开关变换，从而使得开关电源具有较高的效率。LLC谐振变换器实际上来源于不对称半桥电路，后者用调宽型(PWM)控制，而LLC谐振是调频型(PFM)。

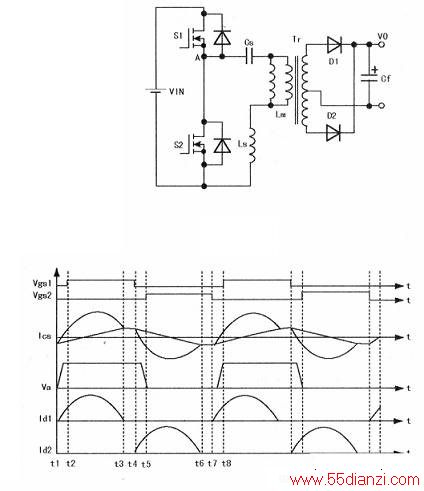

LLC谐振电路简图如上图所示，工作波形图如下图所示。电路中有两只功率MOS管（S1和S2），其工作的占空比均为0.5。谐振电容为Cs。Tr为匝数相等的中心抽头变压器，其漏感为Ls，激磁电感为Lm（Lm在某个时间段也是一个谐振电感）。从图11中不难看出，在LLC谐振变换器中，谐振元件主要由谐振电容Cs、电感Ls和激磁电感Lm组成，LLC变换器的稳态工作原理如下：
当t=t1时，S2关断，谐振电流给S1的寄生电容放电，一直到S1上的电压为零，然后S1的体内二极管导通。此阶段D1导通，Lm上的电压被输出电压钳位，因此只有Ls和Cs参与谐振。
当t=t2时，S1在零电压的条件下导通，变压器原边承受正向电压；D1继续导通，S2及D2截止。此时Cs和Ls参与谐振，而Lm不参与谐振。
当t=t3时，S1仍然导通，而D1与D2处于关断状态．Tr副边与电路脱开，此时Lm，Ls和Cs -起参与谐振。由于实际电路中Lm》Ls，因此在这个阶段中，可以认为激磁电流和谐振电流都保持不变。
当t=t4时，S1关断，谐振电流给S2的寄生电容放电，一直到S2上的电压为零，然后S2的体内二极管导通。此阶段D2导通，Lm上的电压被输出电压钳位，因此只有Ls和Cs参与谐振。
当t=t5时，S2在零电压的条件下导通，Tr原边承受反向电压；D2继续导通，而Sl和Dl截止。此时仅Cs和Ls参与谐振，Lm上的电压被输出电压钳位，而不参与谐振。
当t=t6时，S2仍然导通，而D1和D2处于关断状态，Tr副边与电路脱开，此时Lm、Ls和Cs一起参与谐振。实际电路中Lm》Ls，因此，在这个阶段可以认为激磁电流和谐振电流都保持不变。
(2)主开关电源电路分析
1)启动控制

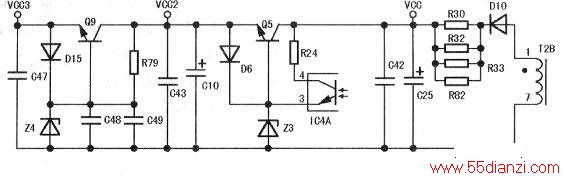

IC2的供电电路加下图所示，T2B绕组的感应电压经D10整流，Q5、23稳压后输出VCC2（14V左右），供给PFC芯片，并通过Q9、24稳压后输出Vcc3（12V左右）供给L6599D（12）脚。过流、过压、ON/OFF信号通过光耦IC4控制Q5的导通状态，进而控制PFC、LLC电路是否工作，以实现过压、过流保护与开／关机功能。
当IC2的⑥脚加上电压后，通过lC的内部电路给①脚(CSS)外接电容C27充电，如图13所示。此时C26可视为短路，R57与R61并联（阻值较小），L6599D的振荡频率升高，电源功率下降。当C27充满电时，C27可视为开路，振荡频率由R57决定，振荡频率降低，电源输出正常，由此实现变频软启动功能。
同时，VDC1电压经电阻R7～R9及R45分压后加到IC2的⑦脚。R45上并联的电容C17用来旁路噪声干扰。当⑦脚(Line)电压低于1.25V时，关闭lC；当高于1.25V但低于6V时，lC正常工作，通过对VDC的电压检测，实现欠压保护功能。
IC完成软启动后，内部振荡器开始振荡，从15脚(HVG)与11脚(LVG)输出占空比接近50%的脉冲，驱动MOS管正常工作。
2)稳压控制
次级电压通过取样电阻加在光耦(lC3)内发光管上，并与TL431(ICSl)的基准电压进行比较，ICS1的稳压值由上偏电阻RS25//RS30和下偏电阻RS26、RS27决定，见下图所示。
当负载由满载转向空载时，输出电压上升，ICS1的R极的电压将上升，而R极的电压被ICS1内部电路稳定在2.5V，这将引起ICS1的AK极间流过的电流增大，光耦IC3内发光二极管中通过的电流增大，IC3的③、④脚内光敏三极管上流过的电流也增大。IC3内的光敏三极管相当于一个可变电阻，与R58、R59串联起来接到IC2的④脚(RFMIN)，此时IC3内光敏三极管的电阻变小，IC振荡频率升高，则输H；电压下降。
反之，当负载由奎载转向满载时，输出电压降低，其稳压过程与上述相反。
3)L6599D的SCP(过流)保护控制
当T1次级短路时，输出电压会降低，这电压变化会通过光耦IC3反馈到L65991)的④脚(RFMIN)，引起L6599D振荡频率降低，由于此时IC3内光敏三极管等效于开路，振荡频率大大偏离LLC谐振电路的谐振点，C8L的振荡电压急剧增大，通过C19、R46、，D12、D13全波整流输入到⑥脚(ISEN)，当⑥脚电压高于0.8V时，L65991)的②脚开始对C28充电（随后C28对R54放电），同时IC内部电路对①脚外接软启动电容放电，导致工作频率上升（功率下降），②脚反馈电压快速上升到3.5V，内部电路在关闭对电容充电的同时，芯片也停止振荡。延迟保护时间由②脚外接电阻R54和外接电容C28决定。
当C28通过R54放电到C28两端电压降为0.3V时，L65991)重新启动。由于IC2的②脚电压在3.5V和0.3V间不断变化，IC在保护与正常工作状态间跳动，输出电压也会波动，即工作在间歇保护模式1卜-（只有在次级OCp．直没有启动的情况下，才会出现这样的情况），L6599D的SCP过流保护是不锁定的，只要其②脚电压降到0.3V时又会重新工作。
