此机开机屏不亮，首先测电源板输出，没有12V、24V输出，判断电源板有问题。测电源板各组电压保护检测电路，RS18处有5V，显然电路起保护作用了。

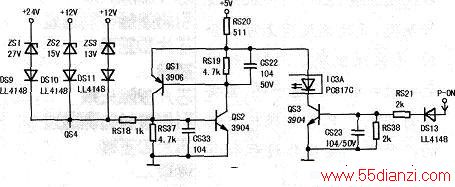

断开RS18，测电源板输出，12V、24V都正常，说明保护电路自身有故障。根据以往检修经验，此类故障多为ZS1稳压管损坏，于是检测稳压管ZS1，发现已损坏失效，将其更换稳压管后，一切恢复正常，故障排除。相关电路见下图。该电路设计的ZS1～ZS3是此电源输出24V、12V、5V的过压检测电路，三路电压之一出现过压将击穿所接的稳压管，导致QS2导通，同时也使QS1导通，从而加速QS2饱和，这样使IC3导通能力减弱并截止，主电源回到待机状态。
