该主电源电路主要输出24V和28V（或者14V）电压，24V电压一路供给逆变器（Inverter），另一路经DC-DC转换器LM2576 （N811）转为12V，供给主板；28V（或者14V）电压供给伴音功放电路。
（1）激励控制
由于N802（NCP1217A ）只有一路驱动脉冲输出，而双管正激架构需要两个脉冲来驱动两只MOs管，所以变压器T804及其外围电路构成激励电路，将N802输出的一路驱动脉冲变为两路。二次开机后，380V电压加到开关管V806的漏极，同时N802的⑥脚（VCC ）得电，其内部振荡电路开始工作，从⑤脚输出激励脉冲，加到V820、V821的基极，V820、 V821组成OTL输出电路，激励脉冲从V820射极输出，通过C824耦合到T804的初级，T804次级输出两个相位相同、直流电位不同的两路激励信号。
当信号正半周到来时，V806、V805同时导通，380V电压→V806的D、S极→ T801初级线圈→V805的D、S极→电阻R822→地，形成回路。在此过程中，VD807、VD808截止，T801次级线圈通过VD817、C854、C855整流滤波输出24V电压，供给背光灯电路。T801的⑦-⑧绕组产生的感应电压，经VD815、C864整流滤波及LM317 （N809）稳压后，输出28V电压，供给伴音功放电路。
当信号负半周到来时V803、 V804导通，组成灌流电路，快速泄放V806、V805栅源极间的电荷，让V806、V805迅速截止。由于V806、V805迅速关断，这时在T801初级①-③绕组中形成很高的感生电动势，方向为下正上负，VD808、 VD807导通，形成电流回路。在此期：间，在T801次级电路中、，鑫VD817截止，L807中产生左负右正的感生电动势，这时续流二极管VD816导通，构成负载续流电路，让电能得到充分利用。

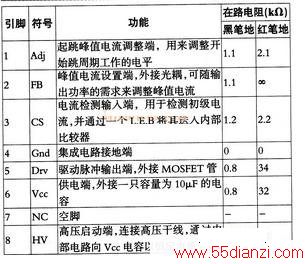

N802为振荡激励集成电路，其引脚功能与实测电压见下表。该芯片③脚为电流检测端，外接电流检测电阻8822。当流过V806、V805的电流过大，N802的③脚电压超过设定阈值时，N802停止脉冲输出。
（2）稳压控制
N802的③脚为稳压反馈输入端，当24V电压升高时，通过R883、R921分压后加到精密稳压器T431 （N807）控制极（R）的电压上升，其K极电压下降，光耦N806的③、④脚内接的光敏三极管导通程度加深，则N802的②脚电压下降，其内部振荡电路的频率降低，最后使输出电压下降，从而达到稳压的目的。如果24V电压降低，其稳压过程与上述相反。
提示：如果24V电压过高或过低，这时可接上假负载，将光耦N806的①、②脚瞬间短接，如果24V电压能升到近30V，说明故障点在次级稳压电路中；否则，说明初级电路有问题。
（3）次级输出电压过压与负载短路保护

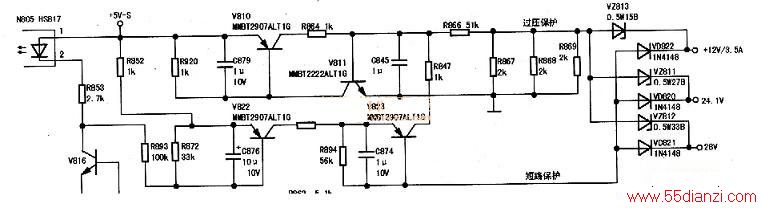

次级输出电压过压与负载短路（过流）保护是通过光耦N805实现的，如下图所示。N805的③、④脚外接PFC芯片及主电源控制芯片的供电控制电路。正常工作时，N805内部的发光二极管及光敏三极管均处于导通状态，PFC芯片及主电源控制芯片得电工作。V810和V811组成模拟可控硅电路，当V811基极为高电平时，该电路将被触发导通，N805的②脚电压被拉低，N805内部电路截止，PFC电路与主电源电路停止工作。
当24V、28V、12V中任一路过压时，稳压二极管VZ811～VZ813中一只导通，通过电阻分压和RC延迟后，V811基极为高电平，模拟可控硅电路触发导通。
当主电源正常工作时，三极管V822的基极为低电平，V822饱和导通，其饱和压降约为0.2V、V822的集电极电压为4.8V，三极管V823因基极为高电平而截止。若24V、28V、12V中任一路出现短路时，V823因基极为低电平而导通，则V811基极为高电平，模拟可控硅电路触发导通。
提示：光耦N805的①脚为关键测试点，正常时，该脚电压约为3.8V。若该脚电压为0.7V，则表明输出电压有过压或过流现象。
（4）开／待机控制
待机时，CPU输出的ON/OFF端为低电平，V816截止，其集电极为高电平，一路使得N805内部电路截止，PFC芯片及主电源控制芯片因失电而停止工作；另一路使V822截止，V823无工作电压，即过流保护电路不起作用，以防止二次开机时电路误保护。
二次开机后，V816因基极为高电平而导通，在光耦N805的作用下，PFC芯片及主电源控制芯片得电工作。同时，V822导通，V823发射极得电，负载短路保护电路进入工作状态。
