该型电源板通电后，就应有5V-S电压输出；将STB端接高电平（大于3V）后，就应输出24V、28V、12V、5V-M电压，且发光二极管VD824正常发光。
值得一提的是，若是摘板维修，应在5V-M或5V-S电压输出端接上一个假负载，使5V-M或者5V-S的负载电流至少为0.5A。因为，若5K -M或5V-S电压空载，则待机电源输出的VCC电压偏低，有可能达不到PFC芯片N801的启动电压，即PFC电路无法启动。
正常工作时，PFC B＋滤波电容C809两端电压约为390V。由于该电源板设计有欠压保护电路，即使这时切断电源，C809中仍储存有大量电荷（电压值约为300V ）。因此，在检修前，应先对C809放电（可以用电烙铁对其放电），且每次通电试机后都需对C809进行放电操作，以防C809中的残余电荷电击伤人。

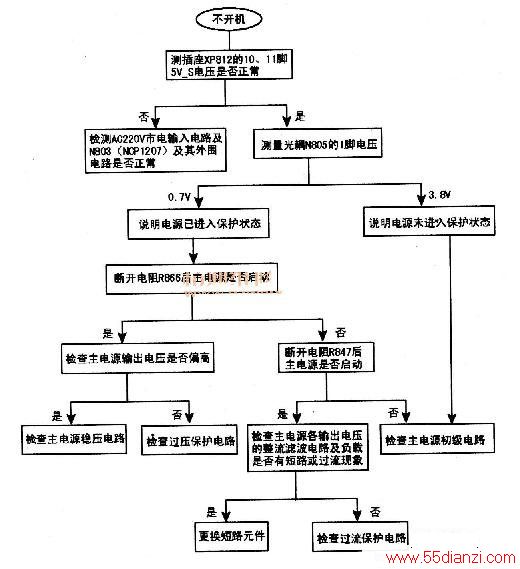

实修中发现，由于该型电源板异常而引起的不开机故障最为常见，其检修流程如下图所示。
