频率合成视频调谐器工作原理分析

频率合成视频调谐器工作原理分析

点击数:7468 次   录入时间:03-04 11:35:38   整理:http://www.55dianzi.com   电视机单元电路

   该电子调谐器为一体化电子调谐器及多制式电视音、视频解调器,它能够接收从DS1~DS57频道、Z1~Z38频道的所有电视信号,包含了电视接收机高、低通道的全部功能。本产品为多制式解调器,它能解调PAL B/G、I、D/K;SECAM Lˊ/L 制式的电视信号,采用+5V单电源供电方式,频道和制式的选择均采用I2C控制。既可应用在彩色电视接收机主通道,也可用在计算机音、视频接受卡上作为音、视频解调处理使用。


   特点
   一体化高频电子调谐及多制式电视音、视频解调器,高频电子调谐采用频率合成方式,音、视频解调设计采用I2C控制直接进行制式转换,以选择PAL D/K、B/G、I;NTSC M四种中的任一制式。具有体积小、重量轻、可靠性高、通用性强的特点;在电气性能方面,具有调谐准确,工作稳定可靠,输出的音、视频信号失真小,信噪比高,DP、DG特性优良等特点,由于全部采用I2C总线控制,方便了CPU进行频道、制式的选择,所以可广泛用于对音、视频进行处理的场合。

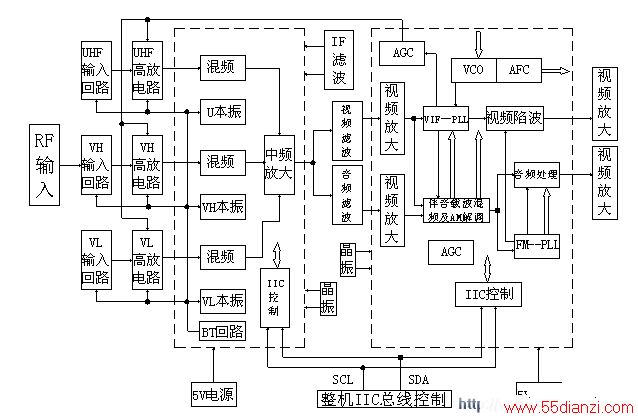

1.3  组成方框图






 由图1所示的组成方框图可看出,本产品主由要高频电子调谐器、中频放大解调单元、PLL控制电路三部分组成。首先是信号接收,即调谐器部分,采用470MHz全频道方式设计,VL、VH、UHF三段分离,三个频段电路程式相似,每一个频段都具有相对独立的输入回路和MOS-FET双调谐高放回路。UHF、VHF 各自独立的振荡和混频以及PLL控制电路均由集成电路完成。其中VL、 VH段共用一个混频器和一个振荡器,经过级间回路的VL、VH段的信号通过开关管的切换进入混频器;而振荡器则是通过切换连入振荡回路的电感量来使振荡器分别工作在VL或者VH段。该集成电路采用I2C总线控制方式,由数据线(SDA) 送来的频道信息经过处理,可以直接选中相应的频道。





   调谐器输出的中频信号首先进入两路独立的SAW声表面滤波回路,分别对视频和音频进行滤波。之后两路信号各自放大。接着视频和调幅音频信号在内部VCO的控制下分别进行解调。视频信号再进过一次滤波、放大,就输出视频基带信号。对音频来说:调幅信号直接放大解调输出,调频信号则还要经过一次滤波、鉴频、放大,才最后输出音频信号。中频单元中的AGC回路产生的RF AGC电压控制高放回路的第二栅极,以调节高频放大级的增益;AFC产生电路生成的AFC电压在中频单元内直接转换成数字信号提供给主机CPU使用。





    2  主要技术参数



    2.1  一般要求

    2.1.1  使用条件

    环境温度: -10℃~+60℃

    相对湿度: 小于95%。

    大气压力: 86kPa~106kPa。

    电源电压:标称值±5% 。

    2.1.2  端子名称及电压

端子名称

端子说明

电压值

T1(调试用)

整机使用为悬空

------

T2

电源电压BM

4.7~5.5

T3

SCL输入电压

4.7~5.5

T4

SDA输入电压

4.7~5.5

T5

AS 地址片选

最大 5.5

M1

SDA输入电压

4.7~5.5

M2

SCL输入电压
