直接数字频率合成器(DDS)基本原理

本文介绍利用DDS（直接数字频率合成器）技术实现具有任意波发生以及调幅功能的模块。与传统的频率合成技术相比，DDS技术具有很多优点：频率切换时间短、工作频率范围宽、频率分辨率高、相位变化连续和容易对输出信号实现调制等。一些公司先后推出了各种各样的DDS专用芯片，这些DDS专用芯片为电路设计提供了很大方便，但是并不能满足所有要求。例如，在实现调频及调幅等复杂功能时，利用现有的DDS专用芯片就会很不方便。利用可编程逻辑器件（CPLD）或现场可编程门阵列（FPGA）实现DDS具有很大的灵活性，能够很好地满足电路设计要求。

    1 DDS基本原理

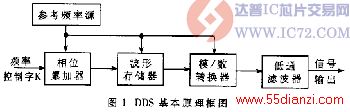

    DDS在基本原理框图如图1所示。它主要由标准参考频率源、相位累加器、波形存储器、数/模转换器、低通平滑滤波器等构成。其中，参考频率源一般是一个高稳定度的晶体振荡器，其输出信号用于DDS中各部件同步工作。DDS的实质是对相位进行可控等间隔的采样。

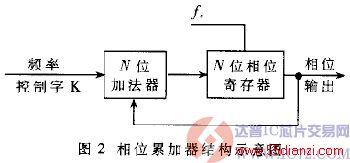

    相位累加器的结构如图2所示。它是实现DDS的核心，由一个N位字长的加法器和一个由固定时钟脉冲取样的N位相位寄存器组成。将相位寄存器的输出和外部输入的频率控制字K作为加法器的输入，在时钟脉冲到达时，相位寄存器对上一个时钟周期内相位加法器的值与频率控制字K之和进行采样，作为相位累加器在此刻时钟的输出。相位累加器输出的高M位作为波形存储器查询表的地址，从波形存储器中读出相应的幅度值送到数/模转换器。



    当DDS正常工作时，在标准参考频率源的控制下，相位累加器不断进行相位线性累加（每次累加值为频率控制字K），当相位累加器积满时就会产生一次溢出，从而完成一个周期性的动作，这个周期就是DDS合成信号的频率周期。输出信号波形的频率为：

    显而易见，当K=1时输出最小频率，即频率分辨率为fmin=fc/2N。式中，fout为输出信号频率；K为频率控制字；N为相位累加器字长；fc为标准参考频率源工作频率。
