频率合成高频调谐器的特点

　　（1）熔易产生频率飘移，其振荡频率随温度的变化而变化；对采用邻频传输技术的有线电视信号而言，极易产生邻近频道间的图声干扰。

　　（2）谐波辐射较大，不仅对自暑有干扰还会干郎其他电视机。

　　（3）跟踪性能不好，往往出现同一频段内部分节目收视效果好，部分节目收视效果不好。

　　因此，在高档彩电中，大多采用频率合成式高频头。频率合成式高频头的本机振荡电路采用锁相环频率合成技术，主要由基准晶体振荡电路、相位比较器、总线控制的分频器及VCO振荡器组成，其特点是振荡频率非常稳定，谐波辐射小。

　　另外，该类高频头中还设有总线控制的频段切换器及调谐电压发生器，通过总线控制分频器的分频数就能产生不同的振荡频率。由于该类高频头能产生相当高精度的振荡频率，所以具有良好的跟踪性能，其稳定性和可靠性均有较大的提高。

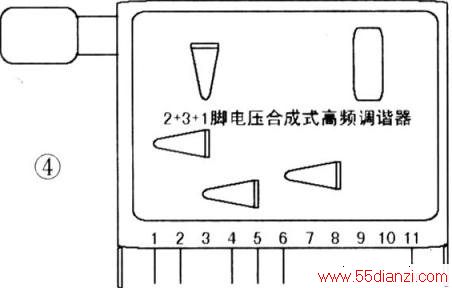

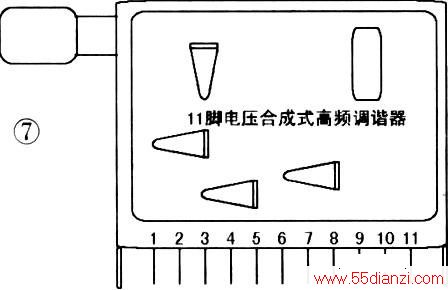

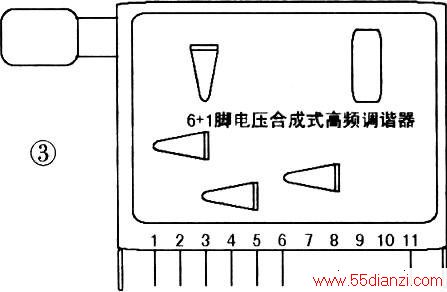

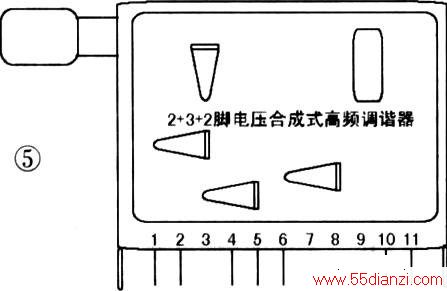

　　表1 TDQ-BVSA3型电压合成式高频头引脚功能

引脚 标注 功能 1 AGC 自动增益控制 2 TU 调谐电压 3 UB UHF频段电压 4 HB VHF-H频段电压 5 LB VHF-L频段电压 6 BM +5V工作电压 7～10 - 空 11 IF1 中频信号输

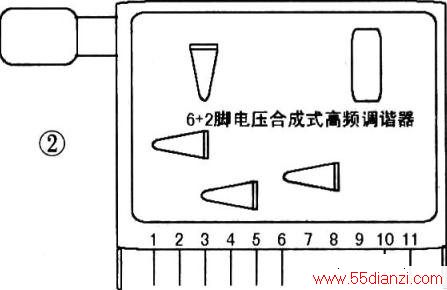

　　　　表2 TDQ-BVSD型电压合成式高频头引脚功能

引脚 标注 功能 1 AGC 自动增益控制 2 TU 调谐电压 3   空 4 ND0 频段切换控制1 5 ND1 频段切换控制2 6   空 7 BM +5V工作电压 8～10   空 11 IF1 中频信号输出

      2.调谐特点比较
　　
　　频率合成式高频调谐器的高频放大电路、混频器、本机振荡电路与电压合成器在结构上是基本相同的，但调谐原理完全不同，前者是在手动或自动搜索调谐接收电视频道时，将收到电视频道的频段转换电压及BT电压数据写入存储器中，再次开启这一频道时，微电脑把这些数据从存储器中读出来，转换本振电路的频段和频道；后者是在制造生产微电脑（CPU）时，已经将电视机销售和使用该机的国家和地区广播的电视制式及每个频道数据做在里面了。频道调谐数据是以反映本振频率的分离比例的数据，以二进制数存在CPU中。在开机选择频道时，只要设定好使用国家、地区或电视制式，直接选择频道就可调出数据，自动完成调谐。

　　当然，也可用自动搜索方式调取数据。这种调谐器特别适合电视节目特别多的地区，或具有画中画功能的电视机采用。

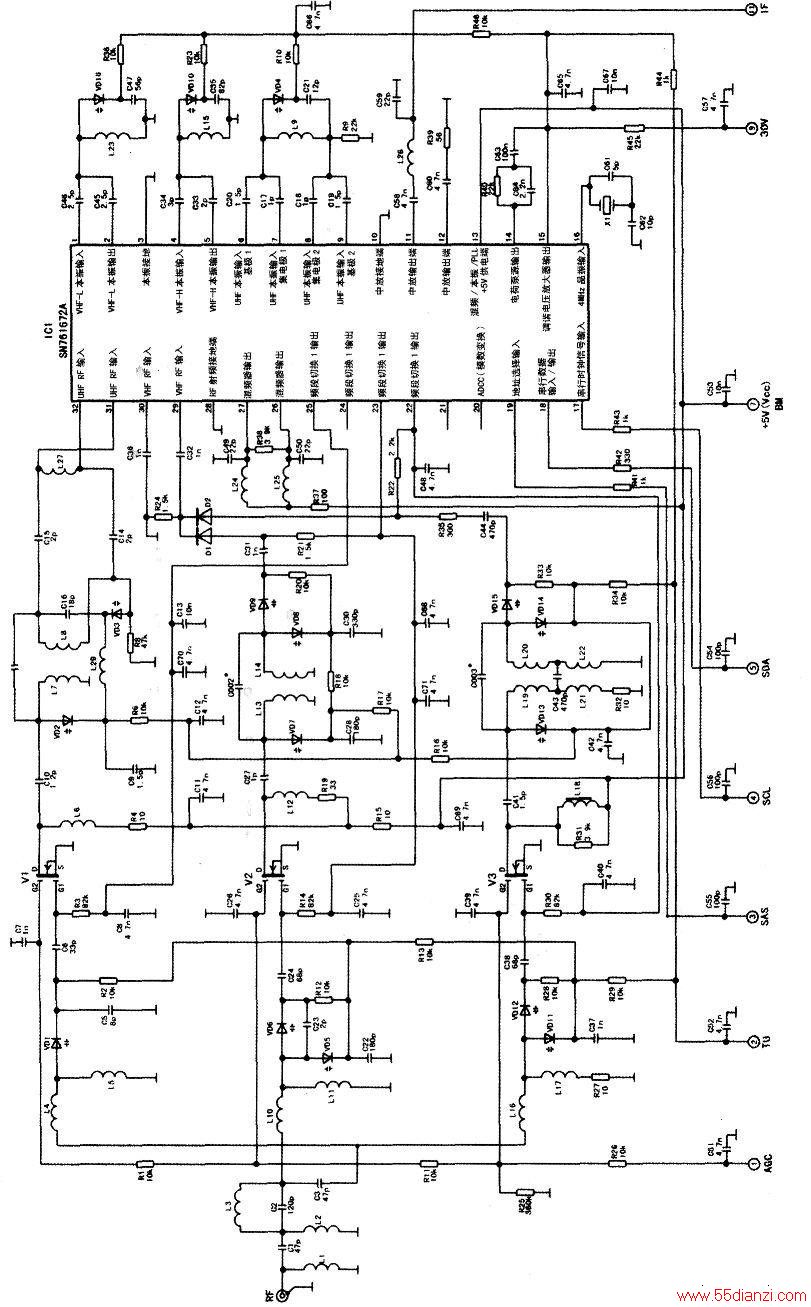

　　目前，在我国采用得较多的频率合成式高频调谐器的型号是ETA-SFO3/1或AFTO/1000，其引脚功能见表3，内部电路如图所示。该调谐器的核心元件是调谐芯片SN761672A。

　　表3 ETA-SF03/1或AFT0/1000型频率合成式高频头引脚功能

引脚 标注 功能 1 AGC 自动增益控制 2 TU 调谐电压 3 SAS 总线选择端 4 SCL 总线时钟信号 5 SDA 总线数据信号 6 NC 空 7 BM +5V工作电压 8 NC 空 9 30V +30V调谐电压 10 NC 空 11 IF1 中频信号输出

　　SN761672A是专为电视调谐系统设计的一款锁相环频率控制芯片，内含三个独立的振荡器、两个独立的混频器和一个中频运算放大器。
