彩电电调谐高频头内部VL频段和VH频段切换电路工作原理

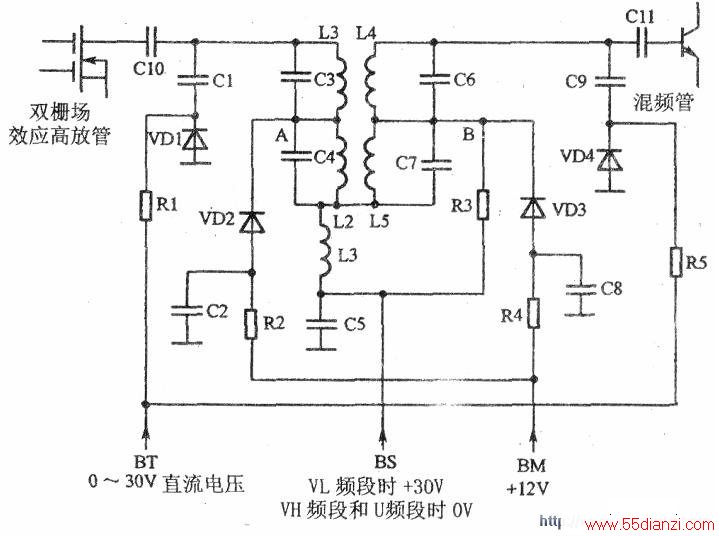

　　如下图所示是V频段的VL频段和VH频段切换电路。电路中的L1～L5和相关电容构成一个双调谐电路，接在高频管输出回路和混频管输入回路中，VD2和VD3是开关二极管，BS端的电压高低控制着高频头VL、VH频段电路的工作。
　　
　　(1)工作在VL频段
　　
　　BS上有+30 V直流电压，分别通过L3、L2和R3加到VD2、VD3负极，使两只开关二极管截止，这样Ll～L5全部线圈接入谐振回路，由于L2>Ll、L5>L4，L2和L5的电感量大而使谐振频率低，以适应1～5频道频率较低的调谐需要。
　　
　　(2)工作在VH频段
　　
　　BS上电压为0，BM端的+12 V电压分别通过R2和R4加到VD2和VD3正极，两管导通，分别将电路中的A、B点交流接地（A点交流信号通过导通的VD2和C2交流接地），这时电路中只有Ll、L4接在谐振回路，Ll、L4电感量较小使谐振频率高，以适应6～12频道频率较高的调谐需要。
　　
　　通过上述分析得到一个结论：VL、VH频段切换是通过BS端控制电压和开关二极管来完成的。
