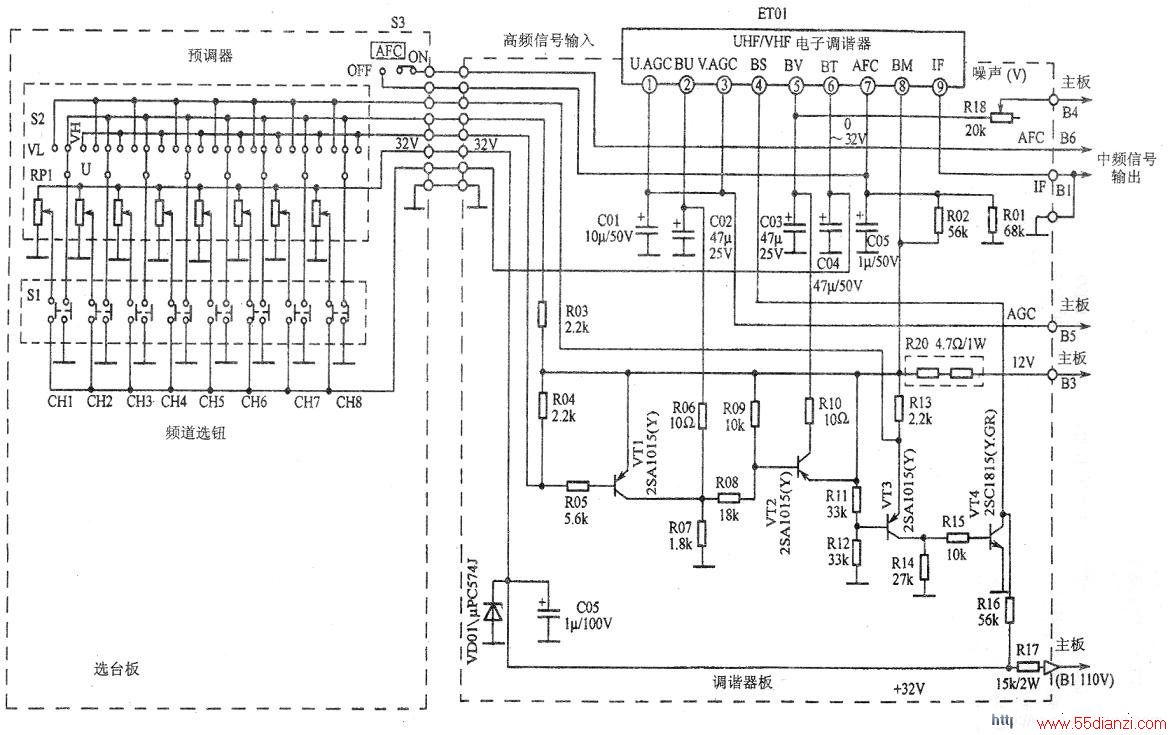

高频头的正常工作要靠选台板电路来保证，确定高频头是否损坏要在检查选台板电路之后才能决定。如下图所示是选台板电路。
(1)开关管VT1～VT4
开关管VT1～VT4，它们工作在导通或截止状态。
(2)8个预选键CH1～CH8该键
CH1～CH8，与之对应的有8个开关Sl、8个微调电阻RP1和8个频段转换开关S2。
(3)来自主板的直流电源
该电源有两个：一个是+12V，通过熔断电阻R20加到高频头BM端，为高频头提供直流工作电压，这一电压还供给VT1～VT3管；第二个是+110V，通过限流保护电阻R17加到稳压二极管VD01上，得到32V电压，这一电压作为调谐电压加到8个微调电阻RP1上，同时通过R16加到VT4的集电极和高频头的BS端。
这里以CHI键为例，分别对高频头VL频段控制、VH段控制和U频段控制进行详细解说。
(1)VL频段控制
设CH1的Sl接通，其他键的Sl断开。S2处于VL位置上，通过Sl将VL端接地。高频头工作在VL频段时，应该是BU=O，BV=12VBS=32V。
①S2的U端未接地。VT1的基极为高电位（通过R04和R05将+12V加到VT1的基极），使VT1截止，其集电极为低电位，这一低电位经R06加到高频头BU端，所以BU=O。
②VT1的集电极为低电位。VT2的基极为低电位（基极电流通过R08和R07到地构成回路），TV2管饱和导通，其集电极输出的+12V经Rl0加到高频头的BV端，所以BV=+12V。
③S2的VL端被Sl接地。VT3的发射极电压为0，VT3截止，其集电极电压为0，通过R15加到VT4的基极，使VT4截止，致使稳压二极管VD01上的+32V电压经R16加到高频头的BS端，所以BS=+32V。此时，选台板控制电路给高频头加上工作在VL段所需的各种控制电压，高频头工作在VL频段。
调谐时,改变微调电阻RP1的动片位置。RP1上端有+32V电压，动片位置的改变使动片上的直流电压大小随之相应变化，这一电压加到高频头的BT端，以改变高频头内部的调谐回路的谐振频率，达到调谐的目的。
调谐完成后，已经接收到VL段的某一频道信号，此时RP1的动片位置确定并保持不变。当按下CH2键时，CH1中的Sl断开，CH2中的Sl接通，进行CH2的调谐。当再次回到CH1时，由于CH1中的RP1的动片位置未改变，所以高频头BT引脚上的调谐电压大小未变，故仍为原已调谐好的频道的信号。
(2)VH频段控制
当CH1中的S2转换到VH端后，高频头进入VH频段工作状态，高频头有关引脚电压应该是BU=O、BV=12V、BS=O。
当S2从VL转换到VH时，选台板电路在VL基础上只作一个调整（其他电路未变），即VT3的发射极不再被开关S2接地，这样-12V电压经R20和R13接到VT3的发射极，同时R12为VT3提供基极偏置电流回路，使VT3饱和导通，VT3集电极输出较高直流电压，由R15加到VT4的基极，使VT4饱和导通。
由于VT4饱和导通后其集电极与发射极之间只有0.2V，这样VT4的集电极为低电位，使高频头的BS端为低电位，高频头工作在VH频段，完成高频头从VL频段到VH频段的转换。调谐过程与VL频段时相同。
(3)U段控制
在CH1中的S2转换到U端后，高频头工作在U频段，此时高频头有关引脚的直流电压应该是BU=12V、BV=O、BS=O。
由于S2的U端被S1接地，使VT1的基极偏置电流构成回路(VT1的基极、R05、S2U端、Sl接地)，VT1进入饱和导通状态，其集电极输出+12V，该电压经R06加到高频头的BU端。
VT1集电极的+12V经R08加到VT2的基极，使基极为高电位，VT2截止，其集电极为Ov，该电压经Rl0加到高频头的BV端，所以BV=O。另外，与VH频段时相同，因VT3的发射极不接地，使VT3、VT4饱和导通，高频头的BS端为0，这样高频头进入U频段工作状态。在U频段时的调谐过程与VL频段相同。
电路中的高频头各引脚与地之间电容(C01～C05等)均为滤波电容，用未消除高频头工作状态转换时的各种干扰。
