有线电视发展至仿，虽然很快，但还有不少家庭还在用老式彩电，这些电视没有遥控，也不能收看增补频道，或者只能收看部分增补频道。因此特意设计有线电视频道增补器供这部分家庭使用，使老式电视机既能遥控又能收看增补频道，操作非常方便。
一、频道增补器的功能和使用说明
我们知道普通的电视机只能接收甚高频的信号，不能利用U段和V段之间的频率资源，而且在V段中72.5～76M．92~167M的频率资源也没利用，因为这些频率资源已挪作它用，不能再用来发射电视信号，否则会产生严重的干扰。在有线电视系统里，信号传输的媒质不是空间而是电缆，因此能充分利用上述没有用的频率资源而不受任何干扰。放在这些频率资源中的频道叫做增补频道。由于老电视机高频头的结构所决定，因此不可能收到增补频道的节目，所以必须有一个装置，把增补频道变换到v段或u段某一个固有频道播出。而频道增补器就是为满足这种需要而专门设计的。
（一）频道增补器的功能
1、微电脑全功能红外遥控2、数字频率合成调谐3、48～550MHz调谐带宽4、固定1频道输出5、频道直接选择6、频道上／下搜索7、频率微调8、有32个记忆频道9、能遥控交流开关彩电。
（二）频道增补器的使用说明
频道增补器的射频输入端与CATV用户终端用75欧姆的电缆相连，并用同样的电缆，把频道增补器的射频输出与电视机的天线插孔相连，然后把电视机的电源插头插入频道增补器的电视机插座处，即可实现红外遥控交流开关机，否则将不能实现。
1、红外发射器的使用

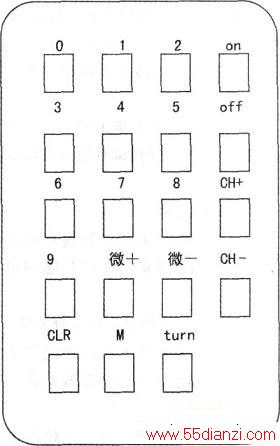

红外发射器的面板如下图，turn键为预置状态转化键，当频道增补器刚上电时，即为非预置状态。当按下turn键时就能变成预置状态，再按一下又回到非预置状态，循环往复。
(1)非预置状态的功能
频道十，频道一，微调+，微调一，记忆（M键），频道直接选择，交流开关机。
频道直接选择必须按下两位数，如2频道，必须按02．否则无效。当你按下频道数或频道+(CH+)、频道一（CH-），发现图象或声音不好的话，可以按微+（微调+）或微一（微调一）加以调节。如果该频道是你喜欢的频道，调整完毕后，可以按M键存入，以便将来直接调用。按CLR键在本状态下无效。
(2)预置状态功能
频道十，频道一，取消记忆频道(CLR)，交流开关机，频道直接选择。
频道十，频道一，交流开关机，频道直接选择的用法与非预置状态基本相同。但此状态下的频道数是与存贮的顺序相对应。CLR键能取消当前频道存贮的数据。
(3)遥控器的电源
遥控器的电源为2节IEC“R6”规格电池。电池的寿命要看使用的次数，一般约为一年。每年检查一次，必要的话一年更换一次。
(4)更换电池的注意事项
a、正确安装新电池，使正负极正确。
b、不要给电池加热，否则内部会发生短路。
c、如果你打算长期不用遥控器，取出电池并存放在凉爽干燥的地方。
d、电池没电后应立即取出并处理掉。
e、不要把一节新电池和旧的一块使用。也不要一起使用碱性电池和锰电池。
(5)其他注意a、遥控器发射的红外线束应直接对着频道增补器前部的红外遥控接收器。
b、阳光的直射会干扰红外光束。
c、频道增补器上的红外遥控接收器的光敏角是从中心向各方向延伸约30度。
d、遥控器有效范围是距频道增补器前部7米内。
2、频道增补器面板按键使用
见下图．微+，微-，CH+．CH-的用法和遥控器的用法一样，按下开关键是给频道增补器上电。两数码管是显示当前频道。本面板的设计是为了能够在遥控器损坏的情况下也能正常使用频道增补器。
二、遥控信号发送电路
下图为遥控信号发送电路，它包含一个以M50462P集成电路为主体的遥控信号发送电路，主要由三部分组成，即键盘矩阵、M50462P集成电路和放大驱动器。它的电源工作电压为3V，动作时电流为O.1mA．不动作时电流最大为1uA，故可采用两节5号电池供电。M50462P内部包含：键盘编码电路、扫描信号发生器、振荡电路、时钟电路、指令译码电路、PCM调制电路及输出缓冲电路等。

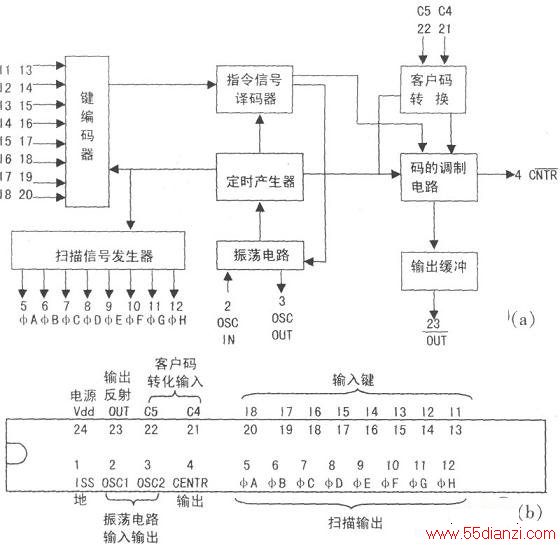

各电路之间的连接关系见下图(a)所示，其各引出脚排列及功能见下图(b)所示。内部时钟电路的主要功能是将振荡电路与外部的LC组成的振荡器产生的300kHz信号进行12分频后得到25kHz的载波信号。I1～I6键输入线和φA～φH键扫描线组成8*8键盘矩阵。每当按下一个键时，可产生一个16位的PCM码。它共有72个指令，其中64个指令只需按一个键，另12个指令需双重按键（但本遥控器不使用）。键的输入编码器接收后，判断出各键的位置，键盘输入编码器输出的编码信号送到指令信号译码器，其目的是进行码值转换。因为键位扫描得来的编码值受扫描方式等限制，只能用来识别是哪个键按下了，因而不一定能与接收端所配用的微处理器集成电路的码值相一致，为了达到接收端能识别的目的，就要依靠指令信号译码器重新编码，输出重新编码后的信号。该集成电路还采用客户码转移器，通过它加上其它识别信号以区别不同厂家和不同机型发射的控制信号。指令译码器和用户码转换器输出的信号送到码调制器，它便产生25kHz载波脉冲信号，再经输出缓冲器由23脚（OUT）输出。
红外线发射电路由二极管D1( LTDOOICR) 和三极管 Vl( 2SC9015C)组成。二极管D1为红外发射管，在电流的驱动下，发出长约9400A o的红外线光。三极管V1为红外线发射管Dl的驱动管，该三极管工作在开关状态。当无信号输出时，输出端OUT为高电平，使V1截止，发射管不工作。当输出端指令码时，指令码经三极管Vl驱动后，加到红外线发射管D1上，将指令码以红外线的形式发射出去，完成遥控功能。
发射出的指令码的载波频率为25kHz，一个传送信号脉冲的宽度为0.4ms，在一个脉冲有10个频率为25kHz的方波，如下图(a)所示。传送码“O”与“1”的区别就在于传送信号脉冲间隔的大小，如下图(b)所示，编码为“1”时，两个脉冲间隔是3.2ms．“0”时设定为1.6ms。

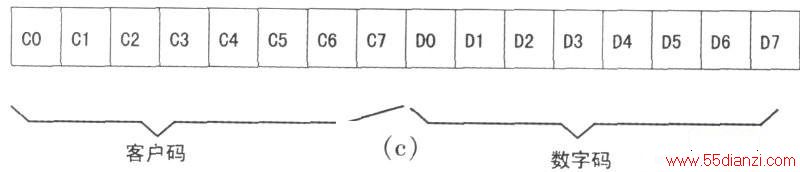

一个传送指令的码由16位的编码即17个脉冲组成(见下图(c))。

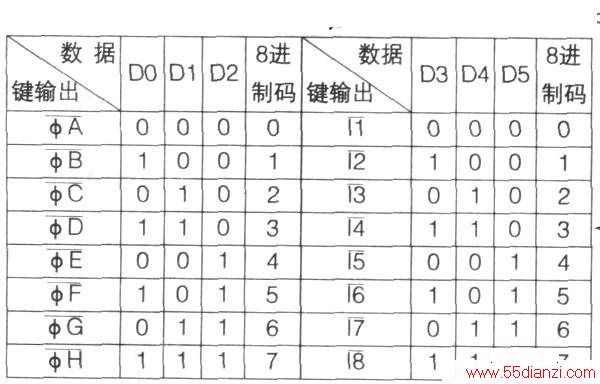

在接收端，为了避免其它遥控系统的干扰，需要检查有没有17位数据。具体地说，有关矩阵键与传送码的关系见下表。

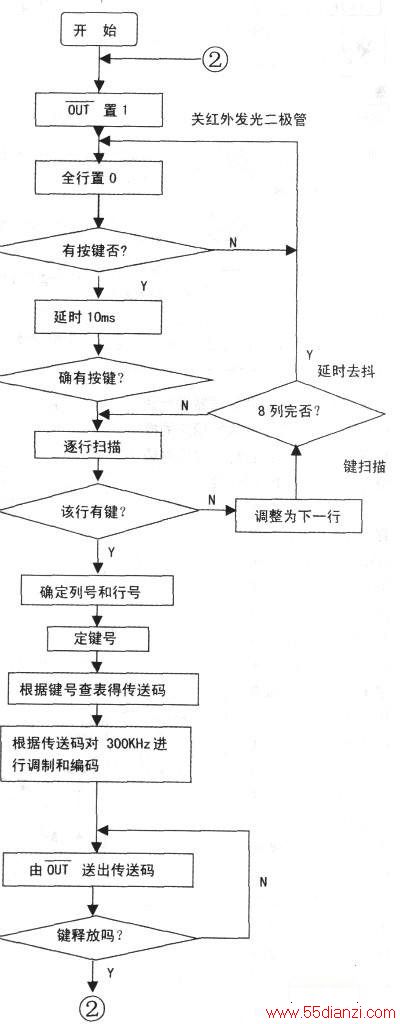

红外遥控发射器程序流程图（见下图）。
三、频道增补器电路
（一）遥控信号接收电路
遥控信号接收电路的作用是将接收的红外遥控信号转换成电信号，并加解调输出，送给微处理器进行译码处理，译出指令并执行相应的操作程序，再通过执行部件实现对频道增补器各种功能的遥控。
红外遥控接收器由红外检波二极管D1，放大集成电路IC1和外围元件组成，如下图所示。IC1( CX20106A)是红外线遥控预放器集成电路，它是8脚双极性集成电路，主要由放大级、限幅放大级、带通滤波器(BPF)、信号检波器和整形器等组成。
