3.行驱动电路

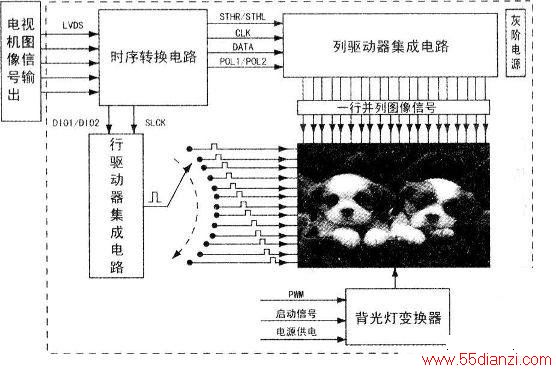

在时序转换电路的控制下,把行驱动脉冲逐个加到行电极上,并顺时针旋转,由上至下逐行驱动行电极。脉冲加到哪个电极,该电极所在行就同时显示一行的像素信息,这样行驱动电路由上向下移动一个周期,即显示一场图像(这个过程类似CRT的垂直扫描)。
4.N驱动电路、行驱动电路的位置

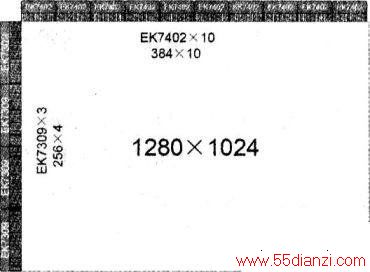

在液晶屏上,行驱动电路和场驱动电路都是集成电路,直接安装在液晶屏的周边,下图是一块1280×1024显示标准的液晶屏。这样在-屏内部水平方向就要有1024根行电极线,垂直方向就要有1280×3(RGB)=3840根列电极线。行驱动集成电路就必须有1024个输出端连接在液晶屏的行电极线上。由于目前还没有这么多引脚的集成电路,所以都采用多块引脚较少的集成电路级联应用。
对于现在16:9的高清液晶屏(1920×1080)。要求水平方向显示1080个像素(行电极线为1080根)。垂直方向显示1920个像素(列电极线为5760根),也是采用多块集成电路级联应用来完成的。
