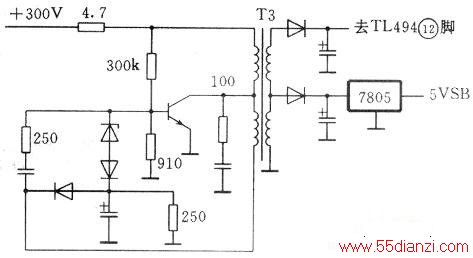

   这是最常见的故障,表现为+300V正常,无+5VSB电压,TL494(12)脚无电压,可以判定辅助电源有故障,辅助电源常见电路简图如图所示。

辅助电源常见电路

这是典型的单管自激式开关电源电路,变压器T3次级有两路输出,一路经整流滤波再由7805稳压,输出5VSB电压;另一路整流滤波后,直接加在TL494的(12)脚,作为TL494的工作电源,由于TIA94的可工作电压范围较宽(7~40V),这一路没有稳压措施。TL494的(14)脚输出基准+5V(VREF),提供给保护电路、P.G产生电路和PS-ON处理电路,作为这些电路的工作电压。由于电路简单,没有完善的稳压调控及保护电路,使辅助电源电路成为ATX电源中故障率较高的部分,常损坏的元件是功率管和功率电阻(4.7Ω),特别是功率管的启动电阻(300kΩ)。另外,辅助电源出现故障,输出电压过高时,也可能造成由其供电的电路元件损坏,如TL494等。这是由ATX电源的特点决定的。当计算机软关闭后,市电并没有断掉,辅助电源一直在工作,特别在夜间,市电有可能很高,并且辅助电源也较为简易,所以极易损坏辅助电源电路。一般在没有特殊情况时,软关机后若较长时间不用,应切断市电。
