一只手机充电器在插上电源空载时，指示灯双色LED管发出红、绿弱光，当进行充电时发出强红光、弱绿光，待电池充满时再恢复原来的红、绿弱光，充电过程约8小时。
上周经10个小时充电后指示灯仍保持强红光、弱绿光不变，怀疑是否发生了不能充电的故障？拔去手机后依然是强红光、绿弱光状态。同时测量电池电压，却发现已经充满了。于是拆开来照实物测绘了电路图。

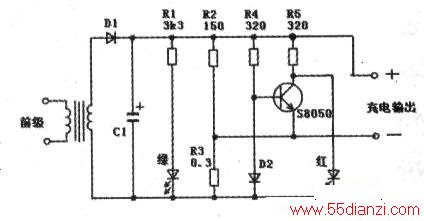

这是一个开关电源，既然插上市电后指示灯能够发光，说明它的前级部分是完好的。因此在这儿只画出了变压器之后的指示部分（见附图）。
首先，目测各元件外观并无异常，焊点也很光滑，就“经验主义”地怀疑三极管S8050开路。拆下后用万用表测PN结均完好，测hFE=200，于是重又把它焊上。再在线测量各电阻，亦均在色环标称范围之内。面对如此简单的电路，居然无能为力，最后只得把各元件一只只往外拉，却轻轻地把R4给拉了出来，把它焊好，一切恢复正常。
该充电器的工作原理是变压器输出电压经整流滤波后，由R1向绿光LED供电，因R1阻值很大，只提供1.5mA电流，故而只发微绿光。而红光LED是由R5提供，其电流高达15mA，本因发出强光，但却有一个三极管和它并联着，该三极管有D2提供约稍低于0.7V的正向偏压使其导通，红色LED被分流了绝大部分电流，因此也只发出弱红光。
但在充电时，由于强大的充电电流流经R3，在R3上产生上正下负的电压降，抬高了三极管的发射极电位，使三极管趋向截止状态，经R5送来的电流绝大部分注入红色LED，于是它就发出强光。当电池充满时，充电电流减至极小，R3上的压降对三极管发射极电位影响可以忽略不计，三极管再度起到分流的作用，故红色LED又发出弱光了。但当R4断开后，三极管失去了偏置电流，使之形同虚设，始终起不到分流的作用，于是不论是否充电，都只会发出强红光了。
