首先给电源板P802加2.2V的强制开机电压，仍无12V与24V电压输出，但5V待机电压正常。

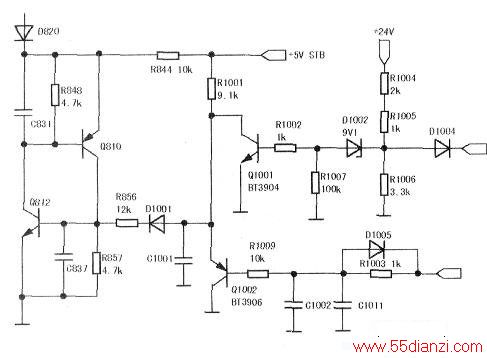

断开D820后测得VCC电压有13V，PFC电压正常，由此可判断故障在保护电路。于是测量D820负极的接地电阻，发现阻值变小，测量保护电路时发现Q812短路损坏，更换Q812后故障排除，电路见下图。
