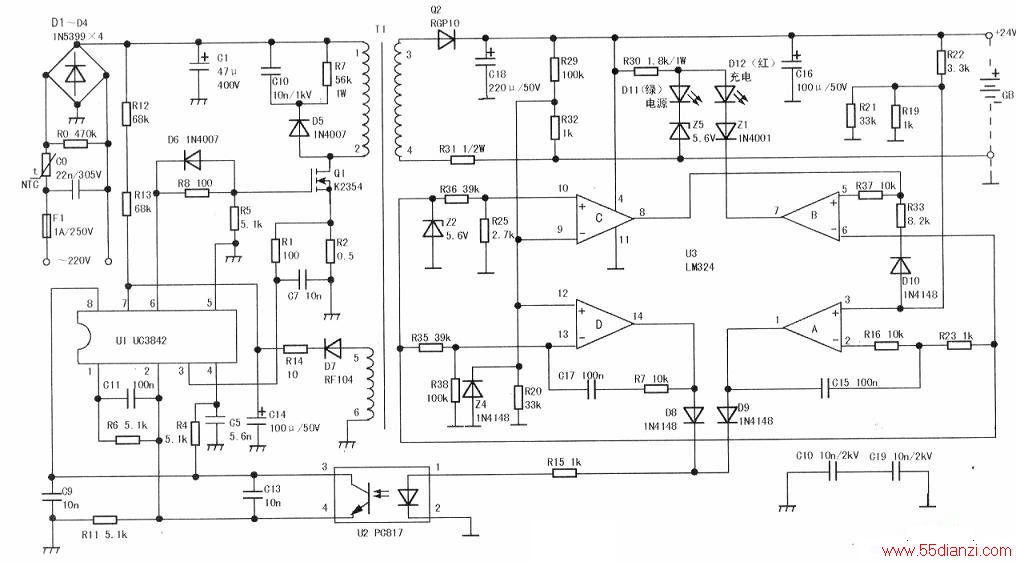

接通充电器电源后电源指示灯D11不亮，不充电。断电后检查，发现保险丝F1(1A/250V)熔断，开关管Q4击穿损坏，电源变压器T1次级限流保护电阻R31(1Ω/2w)正常。拆除Q1(K2354)后测U1(UC3842)各脚正、反向电阻正常，更换F1、Q1后通电，电源指示灯D11（绿）发光，U1各脚空载电压正常，充电器输出电压也正常。但是刚把被充蓄电池接好，只见充电指示灯D12(红)闪亮一下随即熄灭。再进行检测发现Fl又被熔断，Q1再次击穿。从下图可以看出．R7(56kΩ/lW)、C10(10nF/1kV)、D5(1N4007)组成二次尖峰吸收网络，用以消除开关管Ql从饱和状态转为截止状态时，变压器T1①一②绕组下端产生的瞬间反峰电压，避免此电压叠加在D1～D4整流获得的300V左右的直流电压上，将开关管Q1击穿。当Q1屡被击穿时，应检查这几个反峰保护元件，但检查后R7、C10、D5均完好无损。经分析发现，D5使用的1N4007(1A/1kV)为普通的整流二极管，在50Hz交流电路中使用无问题，而开关管Ql工作频率在几十千赫至几百千赫，1N4007根本达不到快速反应的要求，无法将Q1峰值电压钳位至安全值，很难起到阻尼保护作用。用一只FR107型快速恢复二极管代换后，再试机，充电工作正常，故障彻底排除。
