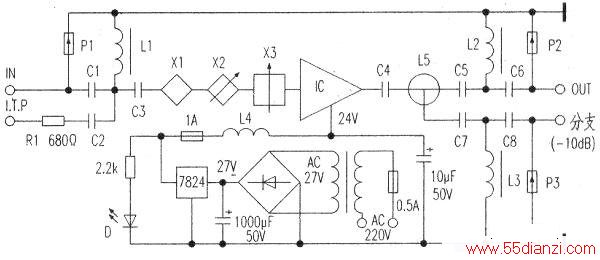

一、工作原理：广洲产的该系列放大器型号为GF1130、GF1134、GF1138等，其工作原理均相同。放大电路如附图所示。图中P1、P2、P3为陶瓷高速电流放电管；L1、L2、L3为接地电感，二者组成避雷系统，以保护放大器。C1为CATV信号输入耦合电容；R1、C2为CATV信号输入端测试口的阻容元件；C3、C4分别为信号放大前和信号放大后的耦合电容；C5、C6为信号输出耦台电容；C7、c8为信号输出端测试口耦合电容；X1为半导体感温器件，有温度补偿作用。X2为可调均衡器（在L、H频段有0—18dB连续可调）；X3为可调衰器（存L、H、U频段信号有0~20dB可调）。lC为厚膜放大器(BGY588)，它是该系列放大器的心脏，对传输信号进行放大。
二、检修要点：
1．该放大器可调均衡器、可调衰减器常因过度拧转而损坏，应注意保养和维修。
2．该放大器交流电源的0.5A保险丝和变压器易坏。
3．三端稳压块7824常因热击穿，直流24V电源的1A保险管常出现接触不良。
4．若出现某频段无信号或放大器放大倍数不足，则多数是BGY588损坏（该厚膜放大器BCY588非在路电阻万用表测试数据，见附表）。
5．该放大器螺丝未拧紧、防水圈未垫好时，在雨季常出现：输入、输出头进水而造成传输信号衰减，电源变压器输入电源线短路、烧0.5A保险丝以及7824三端稳压器因进水损坏。
