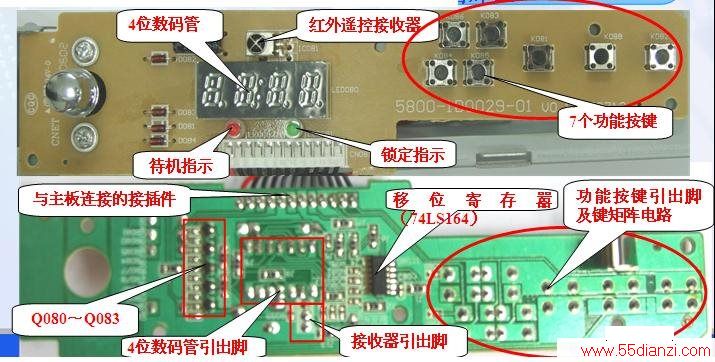

机顶盒中的操作显示电路主要是指安装在操作显示板上的红外遥控接收器、各功能按键及与之相关的键盘矩阵和扫描电路、4位数码管显示器及驱动电路等部分。电路元器件及其安装位置如下图所示：

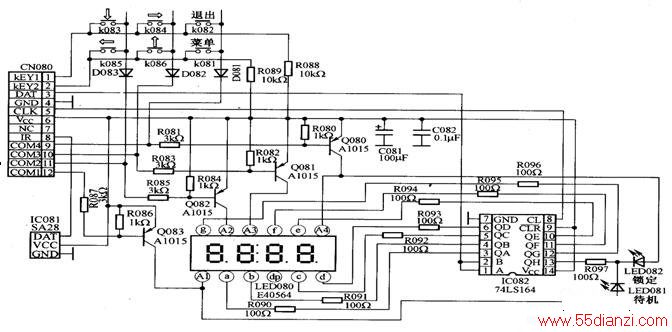

仅仅是操作显示板上的电路元器件还不能够成一个完整的操作显示电路，它们需要通过接插件CN-080上的12根线与主扳连接，加上主芯片内的微处理器CPU，存储器、接口电路和I2C总线等才能组成一个完整的操作显示控制系统。

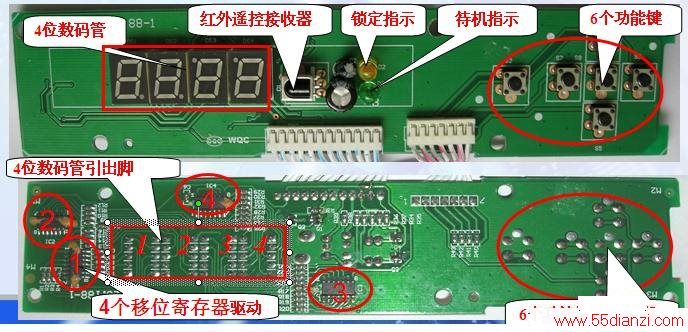

随着有线数字电视机顶盒功能的不断扩展，需要挂接到I2C总线上的受控电路越来越多，主芯片的I/O空余口会显得比较紧张。因此，出于长远和通用性数考虑，一部分机顶盒生产厂采用了数码管的静态驱动显示方式。即每个数码管的显示均由一个移位寄存器驱动，它的每种显示状态只需要一次送入，便由此移位寄存器锁存，保持到频道更换。其具体应用如下图所示。
