DTMB数字电视系统授时的信号体制基础

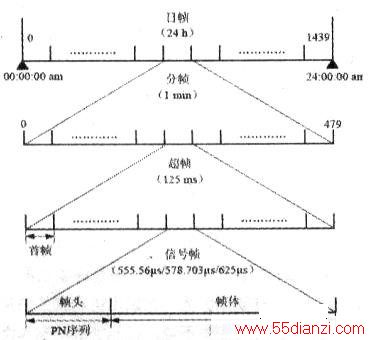

　　DTMB数字电视协议主要基于TDS-OFDM技术，其物理信道帧结构由顶向下分别为日帧、分帧、超帧和信号帧共四个屡次，如下图所示。DTMB的信号帧是信号组成的基本单元，包括帧头和帧体两个部分，其中帧头主要由PN伪随机序列构成，其长度包括三种模式。
　　
　　DTMB的超帧主要包括255个信号帧，且每个信号帧使用唯～的帧号并将其编码到当前信号帧的帧同步序列中，其中第一个信号帧为首帧；分帧主要包括480个超帧；日帧主要包括1440个分帧。
　　
　　DTMB的信号结构以24小时为周期进行重复，并且与自然时间保持严格同步，即DTMB系统在每天的北京时间0点0分0秒时对曰帧进行复位处理，以此奠定了DTMB授时的基础。
