DM-10中波广播发射机激励器原理分析

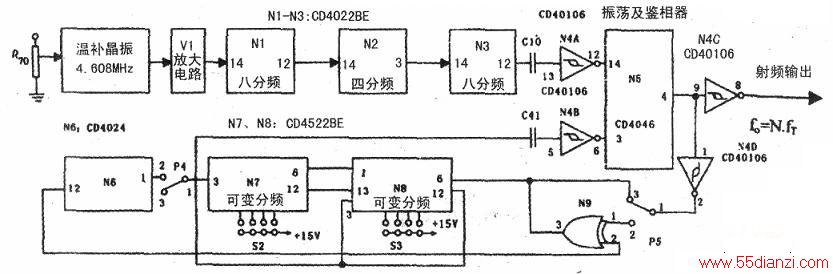

　　DM-10型中波广播发射机激励器方框图如下图所示。
　　
　　图中温补晶振G产生4.608MHz的射频信号，此信号通过V1整形放大后，经过N1、N2、N3分频器进行256次分频得到18kHz基准频率方波信号fT送到N5的④脚(N5为压控振荡器及鉴相电路)，其输出工作频率为F0．N5将③脚作为输出取样比较频率FP的输入端，要求始终保持为18kHz频率的方波。N5将对fT和fp两频率在鉴相器内进行比较后，输出误差电压去控制压控振荡器的频率，使fr和fP完全相等，从而使f0=N.fT为振荡器输出工作频率信号，即为所需的工作频率。N4(CD40106)为6施密特触发器，在此起缓冲作用，R70为晶振频率的微调电阻，用于校准频率误差。
　　
　　我国中波发射机的工作频率范围是：531kHz~1602kHz，频率间隔是9kHz。在此电路中，当环路锁定时，频率合成器的输出频率为fO=N.fT..式中fT是固定的(基准频率18kHz)，N是可变分频倍数。在整个频段里，要使每个工作频率的间隔为9kHz，N的可变分频倍数可以是整数，也可以不是整数倍。具体方法如下：当fO=N．fT是整数倍时，则插件P4、P5接1-3。此时N6、N9不用，应将其拔掉，否则由于集成块干扰容易出现倍频。例如900kHz，900÷18=50，将S2和S3按BCD码预置为5、0。即S2预置为5→0101，1、3位为OFF，2、4位为ON;S3预置为0→0000，1、2、3、4均为OFF。
　　
　　当f0=N．fr不是整数倍时，则插件P4、P5接1-2。如945kHz．945÷18=52.5．将S2和S3按BCD码预置为5、3。即S2预置为5→0101，1、3位为OFF，2、4位为ON;S3预置为3→O011，1、2位为OFF,3、4位为ON。
　　
　　N6(CD4042)，为7级二进制计数器，对分频器输出信号进行整形处理后返回N9上。N(CD4070BE)为四异或门。其环境温度为0℃～50℃，如频率丢失，将自动报警，在故障时给出低电平信号输出。
　　
　　平均无故障时间12000小时，功耗低。
　　
　　由于全固态中波频率合成技术比较成熟，使整机的各项性能指标有了很大的提高，频率合成式激励器也实现了固体化，由专业厂家生产，其频率稳定度可达1x10(-7)Hz/天。
