工艺技术：液晶显示产品窄边框薄型化设计方案

    本文介绍了液晶显示产品市场中，窄边框和薄型化的华丽外观总是无往不利的，在液晶显示产品技术日趋成熟的当下，优化产品外观以提升产品的“吸引力”,已经成为所有面板与整机厂商重要的研发课题。本文从Array、Cell、Circuit、机械光学、Touch五大方向，总结了时下液晶显示领域窄边框和薄型化的常用设计方案。

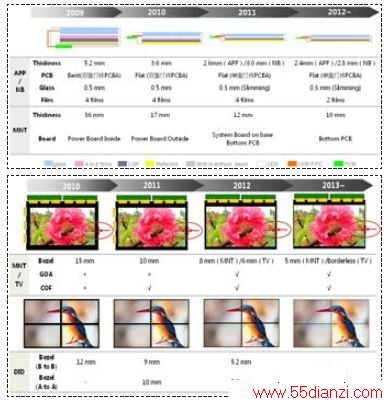

　　2009~2012年四年时间，NB产品厚度从5.0mm降低到2.8mm,MNT产品厚度从36mm降低到10mm,随着Tablet PC、Ultrabook、Blade MNT等产品概念的提出，以及，消费者对显示产品便携性及外观要求的提升，在厂商与消费者的共同推动下，薄型化设计已经成为显示产品发展的重要趋势之一。

　　另一方面，在面板与整机厂商的推动下，MNT、TV产品正在逐渐向窄边框、Borderless的方向发展。同时，随着DID产品市场的兴起，客户对拼接屏窄边框的要求也越来越高。

　　在消费者与厂商两者的推动下，市场对窄边框产品的需求将进一步提升。

　　一、Array技术方案

　　1.GOA

　　原理：GOA技术是将Gate Driver IC集成在Array玻璃基板上（请参照右图），即去除GateDriver IC用TFT布线组成栅极电路形成GOA单元，实现Gate Driver IC的驱动功能。

　　技术优势：去除了Gate fan-out Line,从而可以减小Sealing area,满足窄边框的设计需求。同时，GOA的实现工艺与液晶显示TFT制作工艺相同（不需要增加新的工艺流程），而且，去除Gate DriverIC,可以降低产品成本。

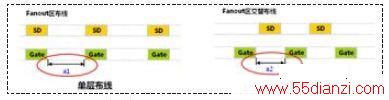

　　2.交替布线

　　技术优势：a2<a1,由此可见，与传统单层布线方式相比，采用交替布线方式，可减小布线间距，有助于最小化Sealing Area,满足产品窄边框设计需求，同时，采用交替布线有助于降低Line与Line间发生Short的风险。

[1] [2] [3] [4]  下一页
