步进电机驱动器接线方法

　　光电隔离原件作用：电气隔离、抗干扰

　　1.共阳极接法、共阴极接法和差分方式接法

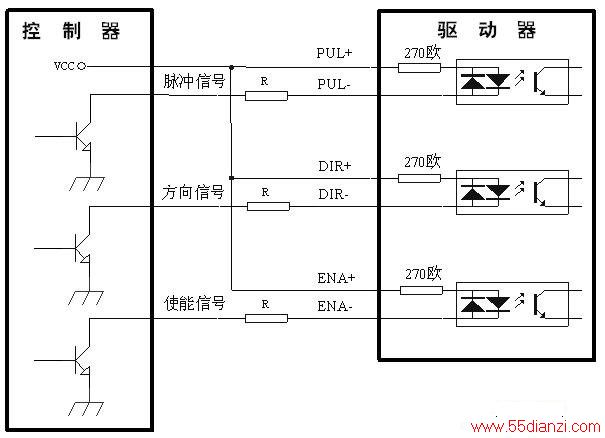

共阳极接法

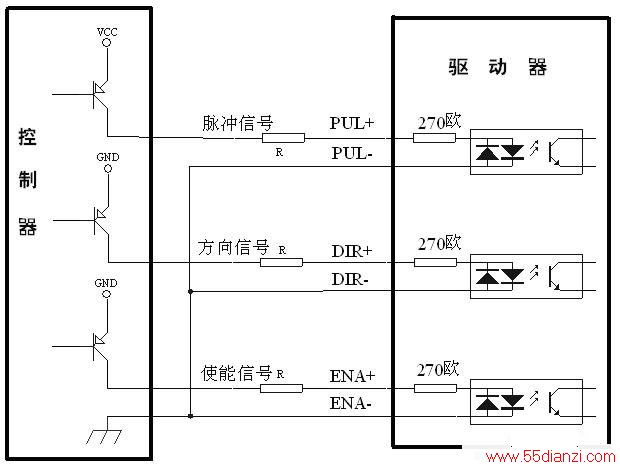

共阴极接法

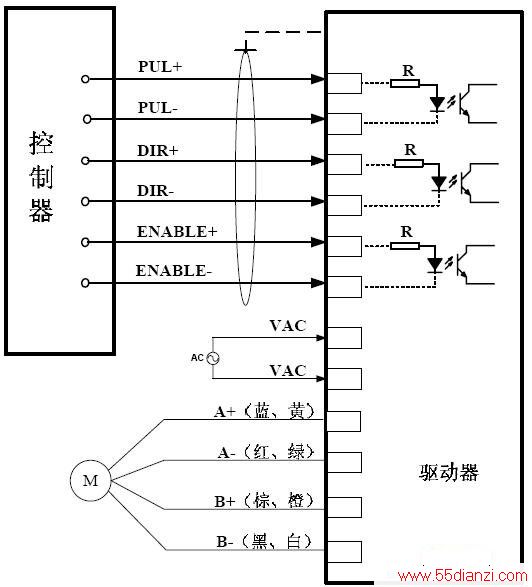

差分方式典型接线方法

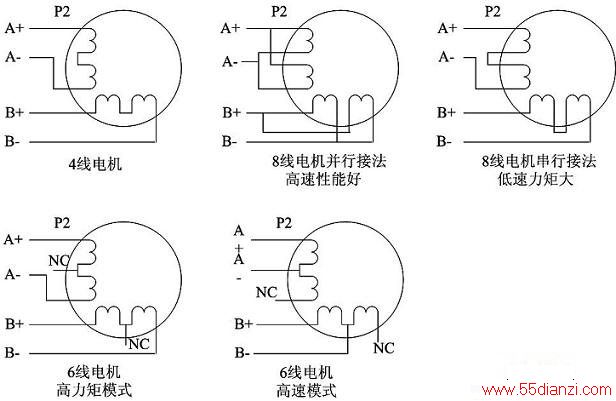

     2.  4、6和8线电机接线方法

　　四线电机和六线电机高速度模式：输出电流设成等于或略小于电机额定电流值；

　　六线电机高力矩模式：输出电流设成电机额定电流的0.7倍；

　　八线电机并联接法：输出电流应设成电机单极性接法电流的1.4倍；

　　八线电机串联接法：输出电流应设成电机单极性接法电流的0.7倍 。
