用单按钮作开关的直流电动机正反转控制电路

用单按钮作开关的直流电动机正反转控制电路

点击数:7848 次   录入时间:03-04 11:52:16   整理:http://www.55dianzi.com   电动机-发电机

  一种用单按钮兼作电源开关的直流电动机正反转控制电路如下图所示。该电路可用于电动窗帘、舞台幕布的开合,电视天线的Ⅲ面逆向转动等控制。

  工作原理:本电路采用国产新型记忆自锁继电器,外形和普通继电器相同。不同的是吸合时不需持续的工作电流,仅需在吸合时施以~定功率的脉冲触发驱动,吸合后由特殊的机械结构将触点锁定。这样,继电器稳定工作时,其线圈不耗电。如再施加一个同样极性和功率的脉冲便可使继电器释放。在整个自锁、释放过程中所需能耗甚小,且平时不耗电,所以该器件的运用可使许多电路得以简化,制作成本降低,电耗节省。其典型参数是:绕组电源为12V的矩形脉冲,脉宽>20ms,瞬态功耗司9W。

  按下按钮AN时,220V市电经变压器Bl降压.D1~D4整流,Cl滤波后得到12Y直流电压。12V电压经自锁型继电器J的线圈给C2充电,足够强度的充电电流使J吸舍(假定J原处于释放状态)并自锁,J1-1、J1-2断开,J1-3、J1-4闭合,电流从电动机M的B端流进,A端流出,电动机正向转动(假定此时转向为正向)。松开AN后,电路失电,M停转。C1、02上电荷迅速经电阻Rl和D9放尽。当再次接下AN时,02再一次充电,J又一次动作,释放,J1-3、J1-4断开,J1-1、J1-2闭合,电流由M的A端进,B端出,E电动机反向转动。如此,每按一次AN,电动机转向改变—次。

  该电路中,B1功率只要2·3VA便可,次级输出应取12~15V,C2容量要足够。变压器B2功率应根据电动机功率选取。必要时,在M进出端并接大容量电解电容,将电动机电流加以平滑。如果M的额定电压等于或稍高于12V,可将B1、B2合二为一。图中红色LED1和绿色LED2分别指示电动机为正转或反转。

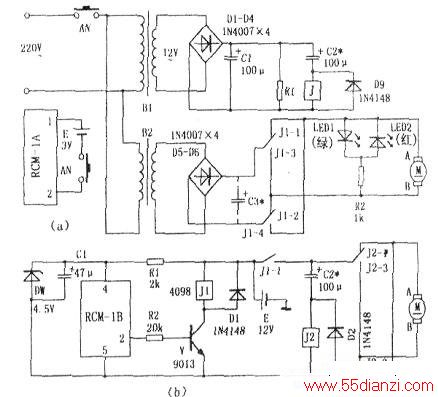

  用于航模或车模等遥控单按钮控制电动机正反转电路见下图。下图(a)为遥控发射电路。下图(b)为装于模型内的接收控制执行电路。RCM-1A和RCM-IB是配对使用的微功耗超短波无线遥控集成模块,采用模拟和数字电路混合集成方式,是一种具有无线遥控和距离传感控制4功能的集成器件。因体积小.功耗微,无需外接天线、免调试、输出电平高等特点,非常适合作车模、航模等无线遥控。J2是如前述的记忆自锁继电器。儿是一只普通继电器。M是模型驱动电机。

  工作原理:当按下遥控发射器(RCf-1A)电源按钮AN时,在有效距离内(<15m),RCM-1B接收到发自RCM-1A的超短波信号,其②脚输出高电平.V导通,J1吸合,J1-1闭合后,电源通过J2线圈对C2充电,产生的脉冲使J2状态改变(吸合变释放、释放由吸台)并自锁。当J2-i、J2-2断开.J2-3、J2-4闭合对,电动机M正转。当J2-3、J2-4断开.J2-1、J2-2闭合时,M反转。松开AN.RCM-JB②脚便为低电平,V截止,Jl释放,M失电停止转动,C2通过M和D2放电。这样,每按一次AN,M转向便改变一次,达到控制模型运动方向之目的。

用单按钮兼作电源开关的直流电动机正反转控制电路
