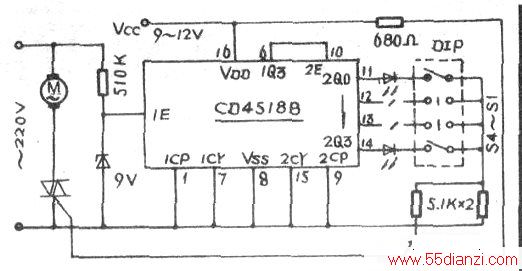

电风扇周波调速改进电路如下图所示：
此电路与常见的周波调速电路不同，功能却略有增加。改进之处有：
1．市电同步脉冲是利用高阻值电阻限流从市电提取，井经稳压二极管双向限幅后得到幅度为-0. 7V至+9V脉冲信号，从而保证了lC得以安全可靠地工作。
2．用一片双十进制同步计数器CD4518取代了原电路中的两片CD4017。不但减少了一片lC，而且因CD4518为BCD码输出，其输出端子仅四个，远少于CD4017的输出端子（10个），这样可节省二极管的用量并使开关的挡位减少。
3．利用微型DIP拨码开关取代多挡旋转开关，不但减小了电路体积，也降低了制作成本。
4．利用CD4518输出端所接的发光二极管做电气隔离和风速挡位指示，方便实用。
5．通过四位DIP拨码开关的巧妙组合，可得到相当于全速状态下的o%、20%、40%以及50%、60%、70%、80%和90%共8个挡位的风速，性价比较高。
6．便于功能扩展，如将DIP拨码开关换成由数字控制的模拟开关CD4066等。

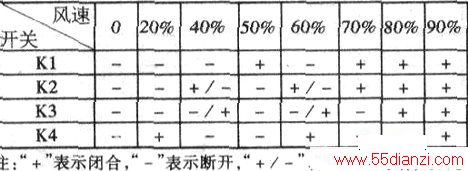

开关状态与风速关系见附表。
