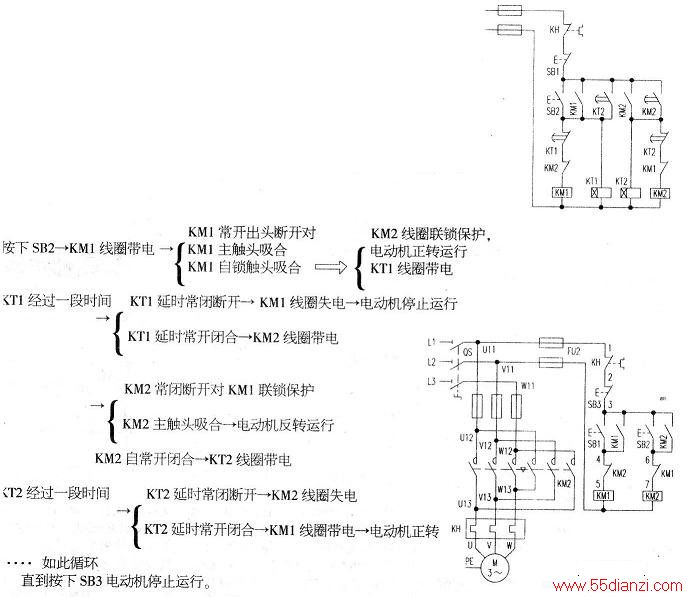

最近通过时间继电器和接触器集合做了一个正反转控制线路,而且效率和自动化程度更高。正转和反转时间可通过时间继电器自由掌握。 原正反转线路如下图。 现正反转线路,在主电路不变的过程中,控制线路发生了变化线路如上图。 本线路最大的优点是,可以实现连续正反转而不需要按按钮SB1和SR2来转换正反转线路,只需要按两个按钮SB3和SB1,分别是SB3是停止SB1是启动,SB2是反转。时间继电器KT起到延时断开和延时闭合,对本线路起到了重大的作用。
原理如下:
