用555组成的工业用时间继电器

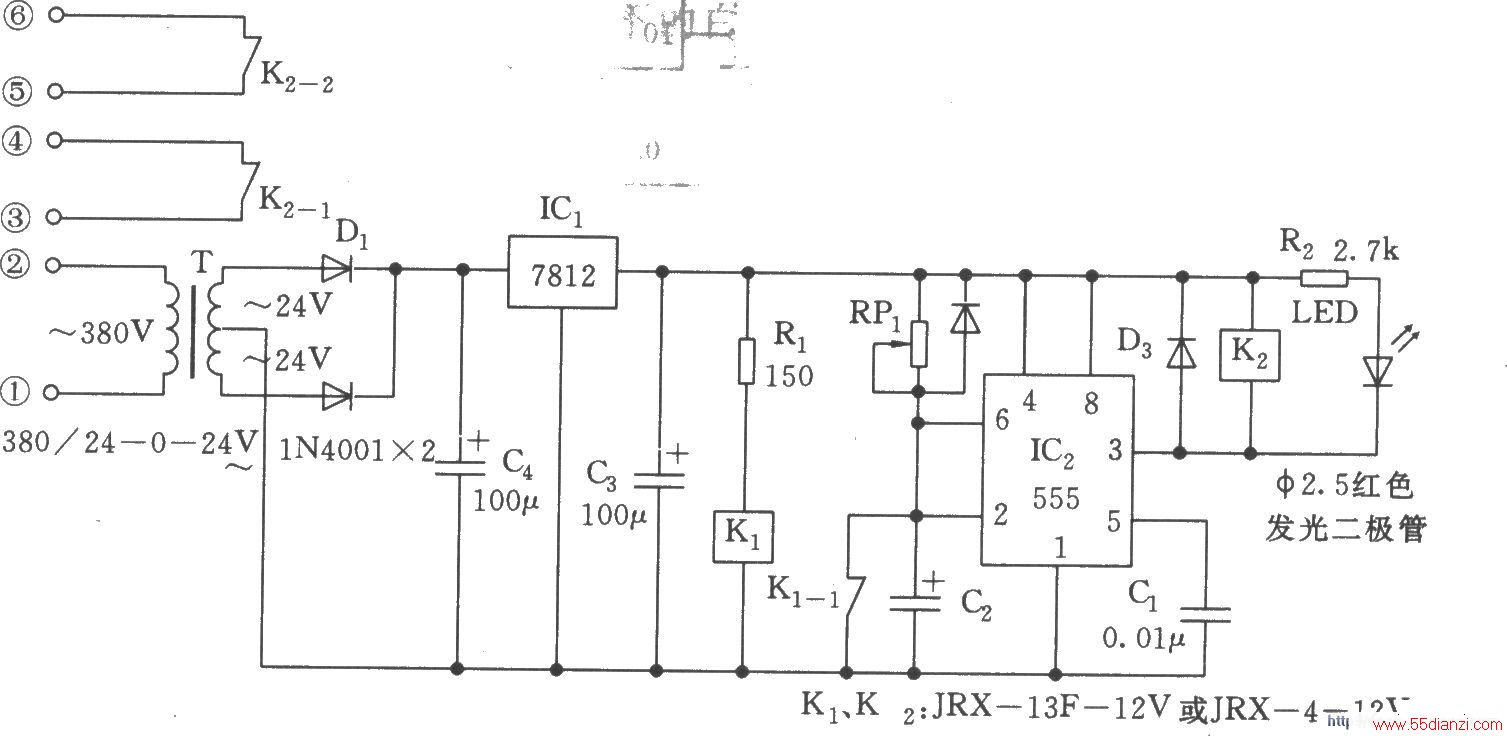

如图所示，该时间继电器是为替代JSK，系列晶体管时问继电器设计的。电路包括降压稳压源( 12V)、555单稳电路和继电控制等。555和RP1、C2组成单稳延时电路，定时时间td =l.1RP1C2。刚接通电源时，2脚因呈低电位，使555置位，K2不动作，待C2通过RP1充电到2/3 VDD时，3脚转呈低电平，K2吸合，将K2-1、K2-2：触点接通。K1是为C2放电设置的。

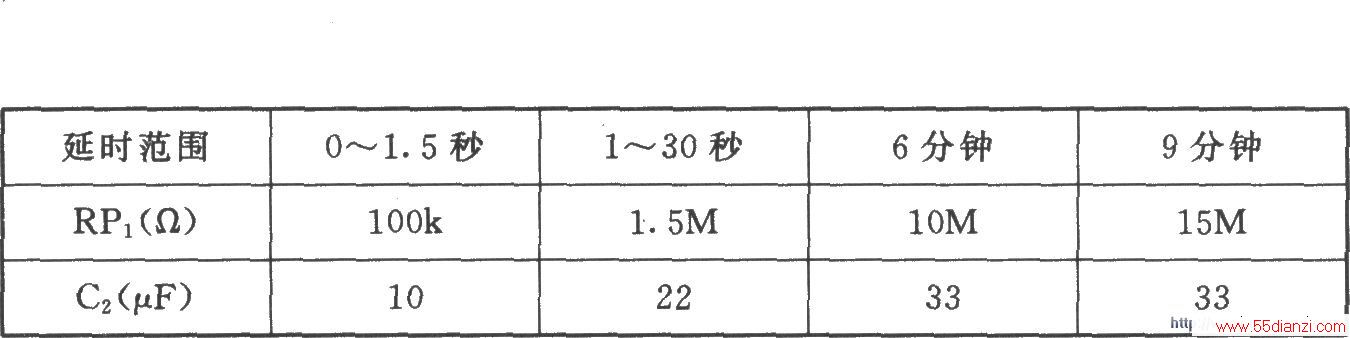

有关延时和RPhC。的关系如下：
