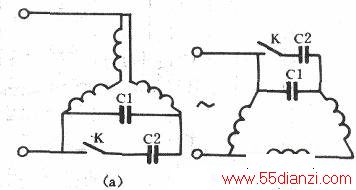

此方法的原理是将三相电动机中任意二相绕组串联起来作为主绕组,另一相绕组串以适当的电容作为副绕组,将它们接在同一单相电源上即可运行,具体电路见下图。为提高电动机的起动转矩,改善运行性能,常选用两个电容:C1-运行电容,c2-起动电容,起动完成后用开关K将C2脱离。
在下图(b)接法中,由于绕组间自耦变压器的升压作用,使得电容器C1和C2所承受的电压约为单相电源电压的3倍,因此应选用工作电压较高的电容器。电容器的选择计算公式为:
式中:IN、UN是电动机的额定电流(A)和额定电压(V),cosφ是电动机的功率因数。
起动电容C2可根据电机起动时负载大小选择,通常C=(1~4)C1(μF)。
电容器额定电压Uc一2.2U=2.2×220=484(V),考虑到电源电压的峰值,故电容器的额定电压应不小于600V。
