三相电机单相运行时电容的选择

如电网容量允许，几千瓦的三相电机可改为单相运行，但电机的功率将有所下降，三相电流不平衡性加剧，易引起电机过热。
一、直接并入电容移相法

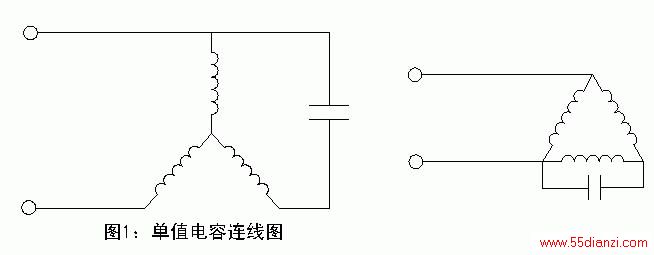

1、单值电容

800)this.width=800'>500)this.width=500" border=0>

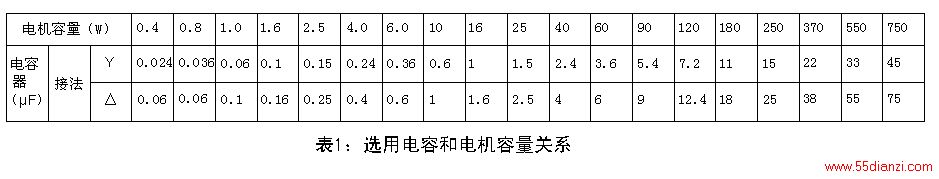

电容容量可以按下表来选。

800)this.width=800'>500)this.width=500" border=0>

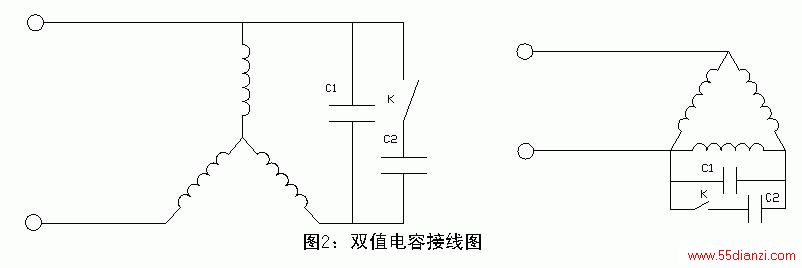

2、双值电容

800)this.width=800'>500)this.width=500" border=0>

Y接时：

　

800)this.width=800'>500)this.width=500" border=0>

C2＝（2～3）C1（μF），Uc＝1.15U（V）
△接时：　

800)this.width=800'>500)this.width=500" border=0>

C2＝（2～3）C1（μF），Uc＝1.15U（V）
IN：电动机额定电流（A），U：单相电源电压（V），C1：运行电容（μF），C2：起动电容（μF）。
以上两种方式区别：如空载起动，则采用单值电容，如带载起动，则采用双值电容，其中C2为起动电容，K为开关，电机起动后，当转速接近额定转速（约80%）时，需立即将K断开。

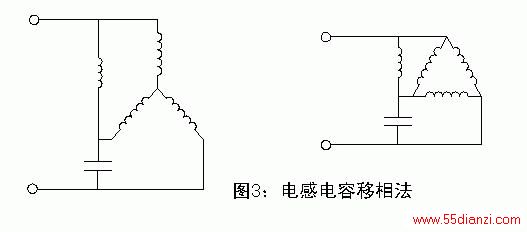

二、电感电容移相法

800)this.width=800'>500)this.width=500" border=0>

800)this.width=800'>500)this.width=500" border=0>

800)this.width=800'>500)this.width=500" border=0>

C：运行电容（μF），U：单相电源电压（V），ψ＝arccosφ，cosφ是电动机功率因数，S：三相视在功率（VA），ω＝2πf。
注意：电动机视在功率S和cosφ应随负载的变化而变化。

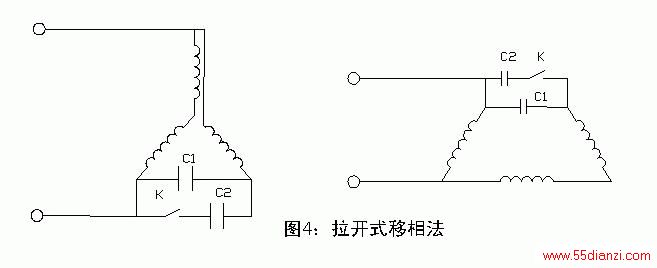

三、拉开式电容移相法

800)this.width=800'>500)this.width=500" border=0>

C1：运行电容，C2：起动电容

800)this.width=800'>500)this.width=500" border=0>

IN、UN：电动机额定电流，额定电压；
cosφ：电动机功率因数
C2＝（1～4）C1（μF）
Uc＝2.2U＝2.2×220＝484V，应不小于600V
运行电容选用耐压较高的聚丙烯电容器，油浸式纸介电容器或密封式蜡浸纸介电容器。起动电容器采用专用电解电容器。
