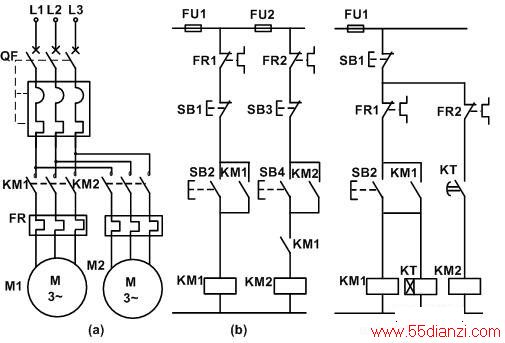

为了保证机电设备的安全运行，经常需要各部件按顺序的工作。如在机床中在启动了润滑油泵电机后，才可以启动主轴电机。如下图所示为典型的顺序控制电路，在下图（b）电路中，按下M1的启动按钮SB2后，接触器KM1得电并自锁，M1回路接通并运转，且KM1的辅助常开触点闭合，为KM2得电作好了准备。这时可按SB4使KM2得电并自锁，来启动M2运行。M2可单独停止，但M1停止则M2会被停止。
下图（c）所示的电路为延时顺序启动的电路，按下M1的启动按钮SB2后，接触器KM1得电并自锁，M1回路接通并运转，同时通电延时继电器KT得电并开始计时。延时时间到达后，KT触点使KM2得电并保持，来启动M2运行。按下停止按钮SB1使M1、M2同时被停止。
