在一些远程通讯网络中，往往需要把温度转化成频率信号，然后经编码输出。
下面便是实现这一功能的电路。

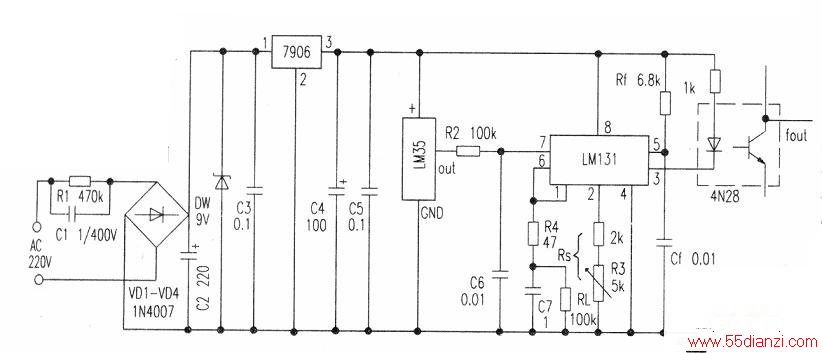

电路见附图。温度传感器LM35将其接收到的温度信号转换成电压信号输出。然后通过一个LM131，将其接收到的从LM35输出的电压信号转换成频率信号后输出，其输出频率可通过下面的公式进行计算：
该电路中的电位器Rs是用来调节LM131的输出，即本电路可通过调节Rs来调整其温度与频率的转换系数。如将Rs调节到大约14.2kΩ时，其输出将达到10Hz/℃。
该电路具有以下特点：
1．工作温度范围-55℃～+150℃；
2．低发热，在静止空气中，自身发热(LM35)只有0.08℃；
3．适用于远程应用；
4．非线性误差极小。
