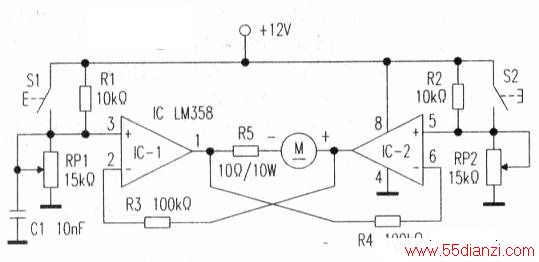

下图电路是将LM358中的两个运放接成双稳态触发器,R1、RP1和R2、RP2分压后分别为两个运放的同相输入端提供比较电压(一般取1/2VCC),反相输入端分别经R3、R4接对方的输出端。
S1、S2为手动触发开关,C1为置位电容,R5为直流电机M的限流电阻。刚接通电源时,由于电容器C1两端电压不能突变,IC-1③脚为0V,所以①脚输出低电平,并经R4使IC-2⑤脚为低电平,IC-2⑦脚输出高电平,M经⑦、①脚获约12V电压,电机正转;当按动S1时R1被短路,1C-1③脚为12V,而高于IC-2⑥脚约6V的电压,于是双稳态电路输出翻转,即①脚约12V,⑦脚为0V,电机M加反极性电压而反转;同理,按S2时双稳态电路再次翻转,①脚为0V,⑦脚为12V.电机M正转。
