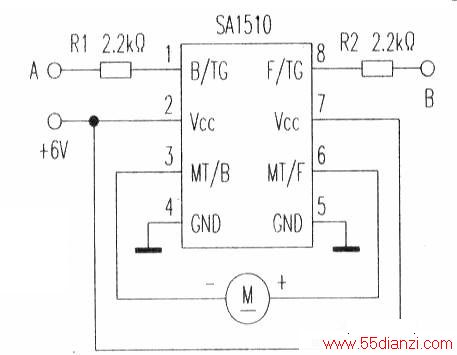

采用SA1510构成的直流电机驱动电路如下图所示:
SA1510的①、⑧脚分别为反、正转控制信号输入端,高电平有效。③、⑥脚为反、正转控制信号输出端。②、⑦脚为正电源端,④、⑤脚接地。A端加高电平(或正脉冲)时电机M反转,B端加高电平(或正脉冲)时电机M正转。
