基于LM339的脉宽调制电路

     本文讨论一下集成电路运放LM339的4、2、1脚电压的波形及实现了什么功能。

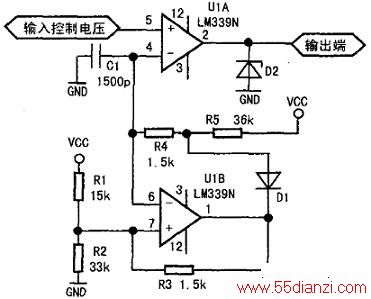

基于LM339的脉宽调制电路原理图

     通电后IC的7脚由电阻分压产生8.25V的直流电压，刚通电时6脚电位低于7脚，比较器(LM339)1脚输出高电位，R3的正反馈作用，使得比较器迅速饱和，随着时间的推移，电容逐渐充电，6脚的电位逐渐升高，当高于7脚的电位时(8.25V)，比较器突然翻转，1脚输出低电位，同样正反馈的作用使得该过程更强烈，此时电容通过R4和二极管D1向LM339的1脚放电。当电容上的电压低于IC7脚的电压(这时可能不是8.25V了，因为1脚的低电位会影响到7脚电压)时，电路再次翻转，重复前面的过程，从而在电容两端形成了8000Hz的锯齿波电压。该锯齿波电压直接施加于比较器的4脚，又和控制电压进行比较，当电容两端电压高于控制电压时，比较器输出低电位，低于控制电压时输出高电位，相当于把锯齿的上半部分切掉了，因此控制电压越高，锯齿切掉的越少，输出的脉宽就越宽。稳压二极管在这里起削波的作用，实现脉出的整形。这个电路设计的非常经典，是非常好的脉宽调制电路。
