采用SAP15设计的胆石混合机

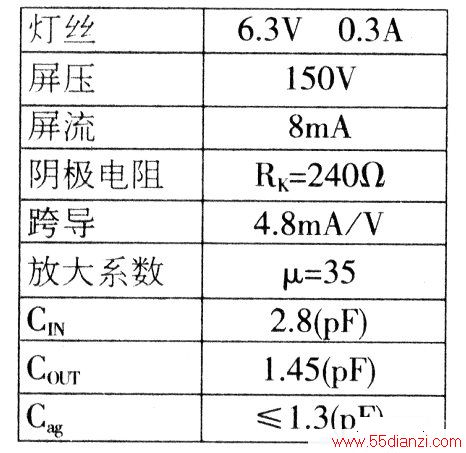

　　这款胆石混合机，由于采用高频双三极管6N3做音频放大，具有失真小、高频响应好、转换速率高、动态范围大的优点。基本参数见下表。

　　

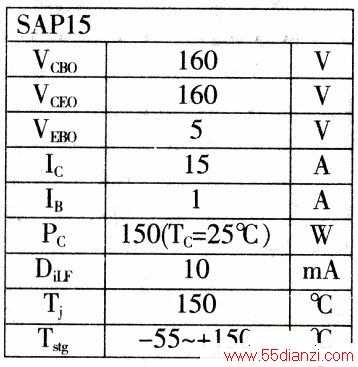

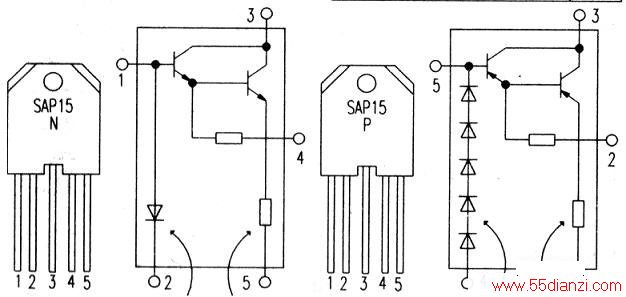

　　功率输出级采用日本三肯公司音响名管SAP15N/P，这是两只互补的达林顿对管，内部带有偏置二极管。该管也被称为高速热反应晶体管，即TRAITR管，具有很高的热稳定性。SAP15N/P的结构见下图参，数见下表。

　　

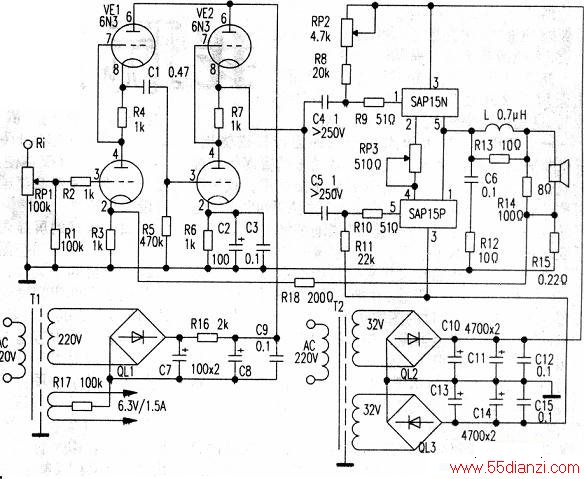

　　本机电路见下图。
　　
　　功率输出级电路为典型的OCL，并采用恒流驱动，SAP15N的第②脚与SAP15P的第④脚间接一只510Ω的电位器，用于调节偏压的大小，从而调节功放级的静态电流，本电路的静态电流为lOOmA。电子管前级与晶体管后级之间由电容耦合。
　　
　　前级采用两只6N3分别担任电压放大和功率驱动级，接成SRPP电路。为改善放大器性能，本机加有深度不大的环路负反馈。
　　
　　电源采用两只变压器供电。一只变压器容量为20W，输出直流200V，交流6.3V为4只6N3电子管供电。变压器可用C型或E型铁芯。另一只变压器容量应大于300W，输出直流电压±45V，为晶体管功放级供电。
