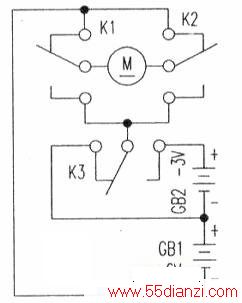

下图为继电器控制调速电路。K1、K2为控制电机M正反转的继电器触点.K3为调速继电器触点。当继电器K3未吸合时,由电池GB1为电机M提供6V工作电源,电机可在K1、K2控制下常速正转或反转。K3吸合时,电池GB1+GB2 =6V+3V =9V为M供电,电机增速为高速运转,其正、反转让状态仍由K1、K2控制。
