采用继电器控制的变频器正反转电路

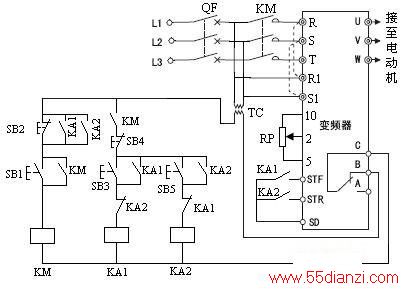

  用继电器控制的变频器正反转电路如下图所示：

　　按钮SB1、SB2用于控制接触器KM，从而控制变频器接通或切断电源；
　　
　　按钮SB3、SB4用于控制正转继电器KAl，从而控制电动机的正转运行；
　　
　　按钮SB5、SB4用于控制反转继电器KA2，从而控制电动机的反转运行；
　　
　　在KA1和KA2线圈电路中串入KM的常开触点，是为了实现正转与反转运行只有在接触器KM已经动作、变频器已经通电的状态下才能进行。
　　
　　在SB2按钮两端并联继电器KA1、KA2的常开触点用以防止电动机在运行状态下通过KM直接停机。
