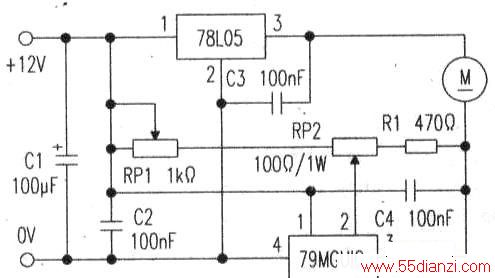

下图电路采用三端稳压集成电路78L05和四端可调稳压电路79MGUIC控制,电机M可获得0V~7V的驱动电压,因而具有低压慢速调速性能。调节RP1可使电机获得零电压(零转速)。由于79MGUIC的散热片内部与输入端④脚相连,所以79MGUIC和78L05可共用一个散热器,以适应低压工作。
