一台洗衣机洗衣完毕后的甩干程序是一个多段速运行的过程，要求如下。开始甩干时由于衣物中含水较多，所以要求先低速运行2分钟，之后用中速和高速各脱水运行2分钟，甩干结束。

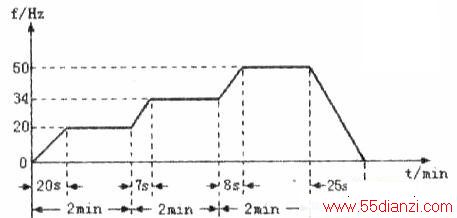

根据运行要求，作出运行程序图如下图，共有三个程序段。
第一程序段，甩干机内是刚洗过的衣物，含水量较多，甩干机负荷较重，启动时加速时间应该较长，所以设置如下：
加速时间，设置为60s；运行时间包括加速时间：设置为2分钟；运行频率，设置为20Hz。
第二程序段，经过低速甩干后，甩干机负荷有所减轻，所以设置如下：
加速时间设置为308；运行时间包括加速时间：设置为2分钟；运行频率，设置为34Hz。
第三程序段，经过再次甩干后，甩干机负荷更轻，所以设置如下：
加速时间设置为30s;运行时间包括加速时间：设置为2分钟；运行频率，设置为50Hz。

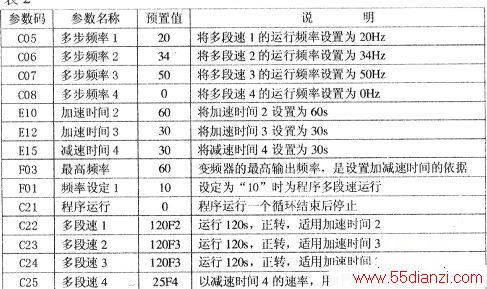

以洗用富士G11S变频器为例，参数设置如下表。
上列参数中，频率从OHz加速到最高频率所需的时间为加速时间；频率从最高频率减速到0Hz所需的时间为减速时间。所以多段速1的实际加速时间为20s。
富士G11S变频器在作程序控制的多段速运行时，最多可设置7个频率段，而本实例中对未使用的频率段默认其出厂值即运行频率为0.00Hz，运行时间为O.OOs．运行中变频器将跳过这些频率段。
实例中设置了c08多步频率4为OHz．设置了E15减速时间4为25s．是将多段速3的50Hz频率按减速时间4设置的速率减速至0，刚好需要25a时间，从而结束这个多段速运行。如果不设置这两个参数也是可以的，变频器在运行完第三段速后，将自动以减速时间1（由参数F08设定）的减速时间降速到0并停机。

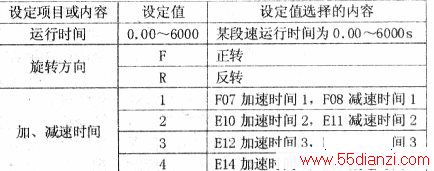

C22~C25这4个参数码的名称分别是程序步1~程序步4，可以设定每个程序步的运行时间、旋转方向以及加、减速时间（见下表）。
例如，将参数C22设置为120F2，则设置值中的“120”，是将多段速1运行时间设定为120s（含加速时间）．“F”将转向设定为正转，“2”选择的是加速时间2。
由于参数C22对应的是多段速1，所以这里设定的数据适用于多段速1。
参数C22预置值中的末尾数字2，它是选择加速或减速时间的，刚开机或由某频率段向更高同转向频率段换挡时，变频器自动选择加速时间2；向相反转向换挡，或者向更低频率段换挡，则变频器自动选用减速时间2。
