山田GWL-MN-10电机保护器电路分析

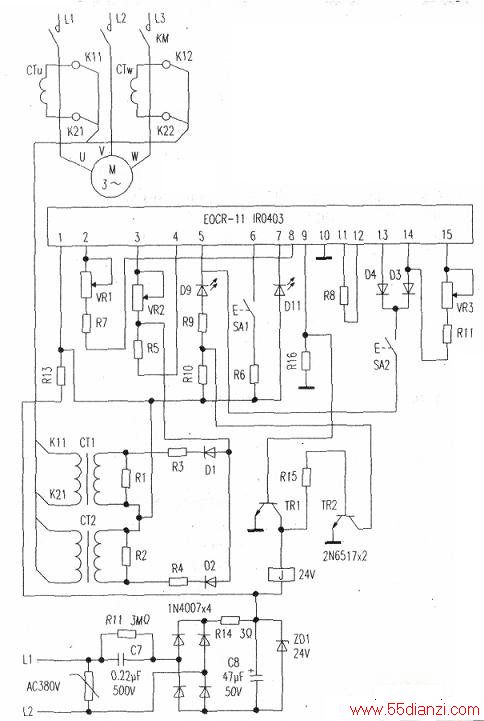

　　山田GWL-MN-10型智能式电机保护器整个电路都是围绕一块厚膜块展开，功能较多，价格较贵。实测出的电路图如下图所示。厚膜块型号为EOCR-II。
　　
　　GWL-MN-10电机保护器厚膜块工作电压为DC24V。AC380V经Rll与C7阻容降压，再通过全波整流、滤波稳压获得+24V电压。DC24V直流电压为厚膜块和继电器工作电压。
　　
　　电流检测：用U、W两相式电流互感器检测。电机保护器每一相有两个电流互感器：一个二次侧电流为5A，另一个是二次电流为20mA。U和W相微型电流互感器CT1和CT2感应电压，经二极管Dl和D2整流，形成的直流电压加到厚膜块的③、⑤脚。③脚为负极性，⑤脚为正极性。电流变化会导致电压变化。厚膜块内电路根据③、⑤脚输入的电压变化来判断是否过负荷，是否缺相。
　　
　　保护电路：从厚膜块的⑨脚输出0.7V以上电压驱动TR1三极管(2N6517)。
　　
　　TR1三极管导通使继电器动作．切断电机接触器控制回路。
　　
　　TR2三极管的作用：TR2基极接在TR1的c极。
　　
　　正常时，由于TR1不导通．+24V电压通过继电器J和电阻R6引到三极管TR2的b极。TR2e极接地，c极接保护发光二极管D11。保护输出继电器J动作，TR2不导通，保护输出继电器不动作，TR2三极管导通，D9发光二极管导通。
