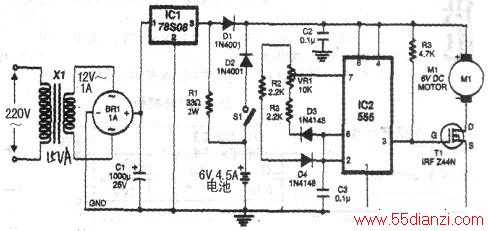

直流马达控制采用脉宽调制技术(PWM)如电路所示,220V/50Hz交流电源经降压变压器Xl降压后在次级输出12V/1A的交流电压,再经电桥整流器BRI整流和Cl滤波后,送出纹波电压至稳压芯片78S08(ICl)稳定成8V直流供电路使用。C2用以旁路掉电源中可能存在的纹波。
在交流电源有效时,电池经电阻R1充电,此电池在交流电源失效时为电路供电。脉宽调制功能用555芯片来完成,其③脚为输出,连接到场效应管Tl的控制栅极。电位器VR1控制电容C3的充电和放电时间,控制了PWM波形的占空比。换言之,调节VR1的位置就能控制直流马达的速度。此直流马达连接在正电源和场效应管Tl的漏极之间。
电路工作过程:如附图所示连接好直流马达,然后慢慢转动VR1。假设交流电源或电池供电正常,马达转速就会有相应的改变。
