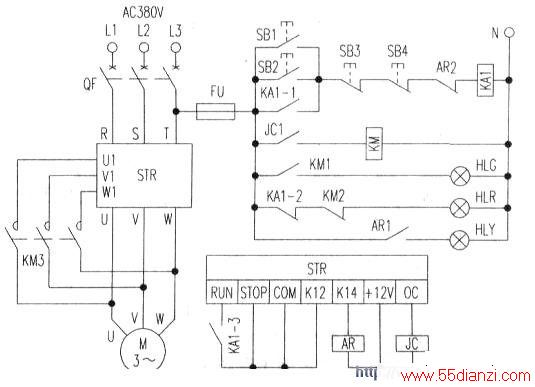

异地控制就是在不同的地方采取多方位控制同一台电动机的运行情况，也叫多点控制电路，本电路应用STR软启动器控制启动，在软启动器的启动形式上有所不同，不是用按钮SB．而是将RUN端子用导线短接常开触点KA1来控制启动，电路如下图所示。
工作原理
电路图中，按钮SBl~SB4分别装在不同的两个地方的4对启动和停止按钮，还可以增加按钮个数，实现更多地点的启停控制。在电路中，软启动器的接线形式图，采取分开画的方式，用小方块表示STR主电路，旁路接触器接在STR的旁路触点Ul、Vl、Wl，当按下按钮SB1，中间继电器KA1线圈得电吸合动作，其常开辅助触点KAl-1闭合自锁，触点KAl-2断开，停止指示灯HLR熄灭。常开触点KAl-3闭合，相当于按下操作键盘上的启动按钮“RUN”，软启动器软启动工作，电动机M运行。经过延时，电动机M转速接近（或达到）额定转速后，软启动结束，旁路继电器JC线圈得电吸合，其触点JC1闭合，交流接触器KM线圈得电吸合，其主触点KM3闭合．将软启动器STR主电路晶闸管短接旁路，让电源直接经主触点KM3，这样可延长软启动器的使用寿命，此时，触点KM1闭合，运行指示灯HLC亮，以示正在运行中。当需要停止运行，按下停止按钮SB3(或SB40)，电动机M停止运行。
如果电动机发生了过电流、断相、堵转等故障，故障继电器AR得电吸合动作，触点AR1闭合，故障指示灯HLY亮，显示有故障；常闭触点AR2断开，中间继电器KA1线圈断电释放，其常开触点KAI-3恢复常开断开状态．软启动器停止工作，旁路继电器JC线圈失电释放，其常开触点JC1复位断开接触器KM线圈电源，KM失电释放，其主触点KIM3断开复位，电动机M断电停止运行。
