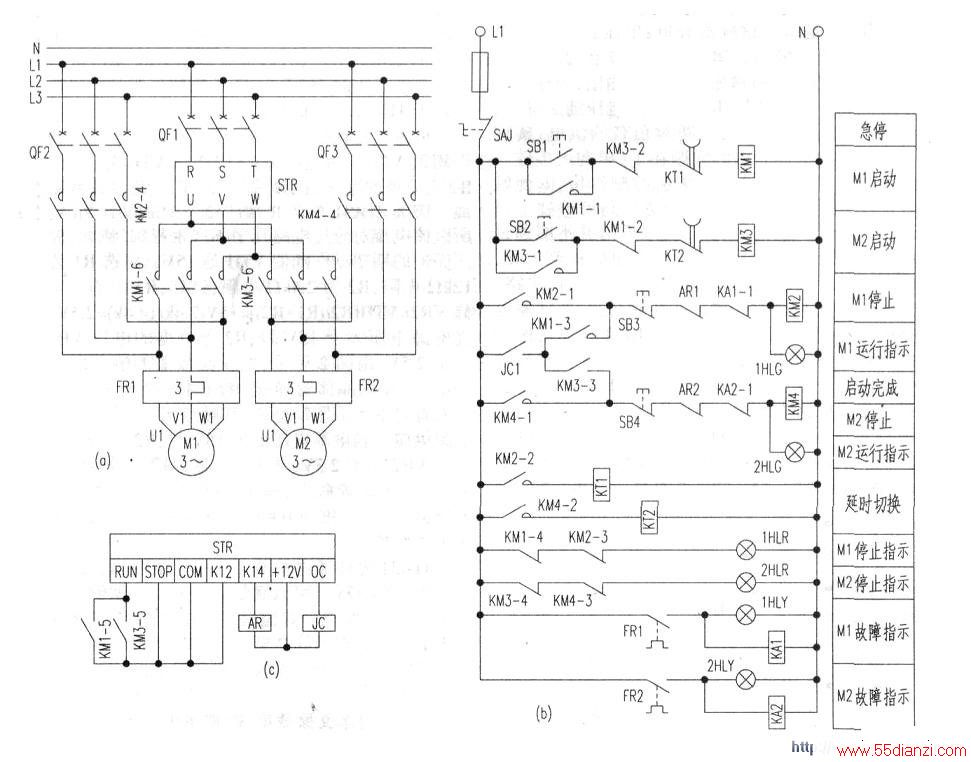

本电路适用于一台软启动器拖动两台电动机，分时先后启动，在任一台电动机启动完成后，软启动器处于待命状态，此时，方可允许启动下一台电动机。在这种方式，软启动器的软停功能不能使用：同时，必须另设电动机过载保护元件，电路如下图所示。
工作原理
该电路由a、b、c三部分组成，其中图a为STR软起动器主电路，图b为二次控制电路，图c为STR控制电路。当按下按钮SB1，交流接触器KM1线圈得电吸合动作，且其常开辅助触点KMl-1闭合自锁，其常开主触点KMl-6闭合，触点KMl-5也闭合，电动机Ml软启动工作。当转速接近（或达到）额定转速时，旁路继电器JC得电吸合动作，其常开触点KM2-1l闭合自锁，触点KM2-2闭合，延时时间继电器KT1线圈得电吸合，延时断开常闭触点KT1断开接触器KM1线圈电源．KM1失电释放。主触点KMI-6断开复位，与此同时，主触点KM2-4闭合，电动机M全电压旁路运行．M运行指示灯1HLC点亮。常开触点KMI-5断开复位，软启动结束，为启动电动机M2作准备。
当需要启动电动机M2时，按下启动按钮SB2，交流接触器KM3得电吸合且自锁，其触点KM3-5闭合，软启动器启动工作，主触点KM3-6闭合，电动机M2启动运行。当电动机M2转速接近（或达到）额定转速时，旁路继电器JC得电吸合，触点JC1闭合，交流接触器KM4得电吸合．且触点KM4-1闭合自锁。触点KM4-2闭合，得电延时时间继电器KT2得电吸合，其延时断开触点KT2延时断开接触器KM3线圈电源，KM3失电释放，其主触点KM3-6断开复位。此时，主触点KM4-4闭合，电动机M2旁路全压运行。并且M2运行指示灯ZHLG点亮。
当需要停机时，按下停止按钮SB3（或SB4）．交流接触器KM2（或KM4）失电释放，其主触点KM2-4（或KM4-4）断开三相主电源，电动机Ml（或M2）失电停止运行。
当电动机Ml（或M2）发生过电流、断相、堵转等故障时，故障继电器AR动作，其常闭触点AR1（或AR2）断开，切断接触器KM2（或KM4）线圈电源，且失电释放，且其主触点KM2-4(或KM4-4)断开三相电源，电动机Ml（或M2）失电停止运行。相应的指示灯IHLR（或2HLR）点亮，运行指示灯IHLC（或2HLC）熄灭。
当电动机Ml（或M2）因过载，热继电器FRI（或FR2）动作，其常开触点FR1（或FR2）闭合，接通中间继电器KA1，Ml故障指示灯1HLR（或M2故障指示灯2HLY和中间继电器KA2）电源回路．KA1（或KA2）得电吸合，其触点KAI-1(或KA2-1)断开，接触器KM2（或KM4）线圈回路电源失电释放，电动机Ml（或M2）停止运行。Ml（或M2）故障指示灯点亮。
