电动机接线盒及引出线的接线方法

点击数：7522 次录入时间：03-04 11:56:05 整理：http://www.55dianzi.com 电动机-发电机

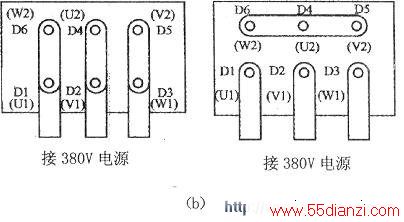

　　J、JO系列电动机的铭牌上常标有“220V／380V、△／Y”接法的字样，它表示电源电压如果为220V三相交流电时，定子绕组为△形接法，电源电压若为380V时，定子绕组为Y形接法。目前Y系列电动机3kW及以下为Y形接法，3kW以上均为△形接法，电动机额定线电压为380V。图下(a)所示为电动机接线盒外形，下图(b)所示是电动机引出线的连接方法。
